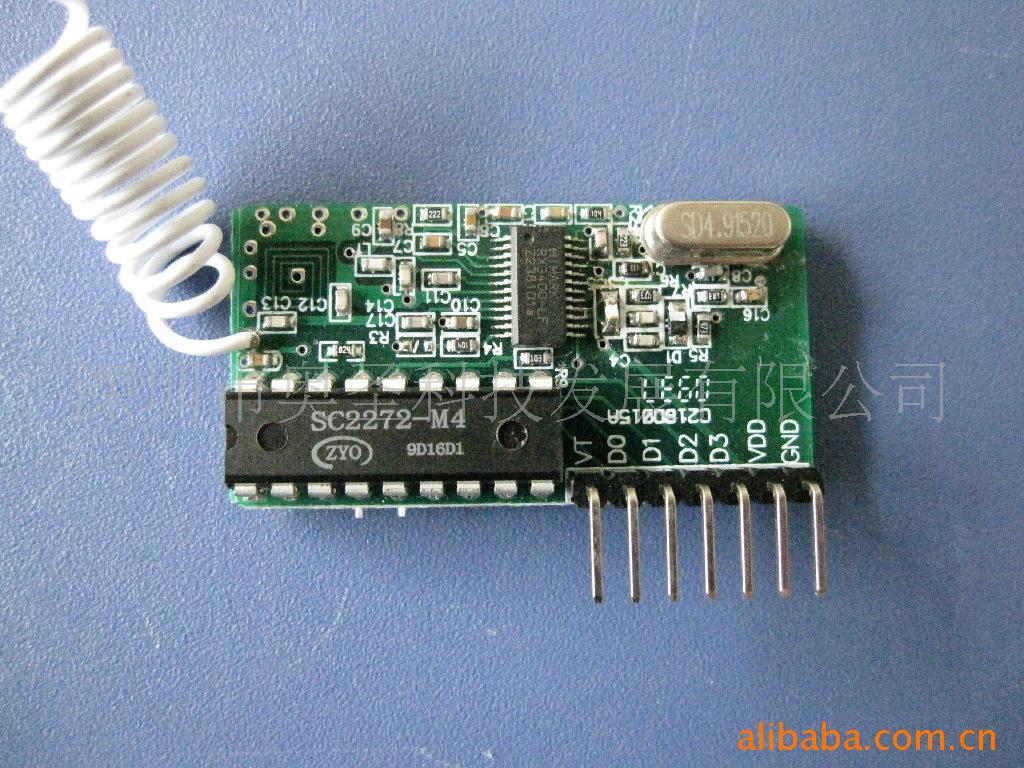

高抗干擾性高靈敏度解碼超外差接收模塊（遙控電機）

產品型號：AU-3400

產品名稱：5伏高頻超外差解碼接收模塊

一、技術參數

工作電壓(V)：DC 5

靜態電流(mA)：5mA

接收靈敏度(dBm)：-107dBm

工作頻率(MHz)：315、433.92MHz（其它頻率可定制）

工作溫度： -20℃~ 80℃
編碼方式：焊盤編碼（固定碼）
工作方式：M4（點動：按住不松手就輸出，一松手就停止輸出）、L4（互鎖：四路同時只能有一路輸出）、T4（自鎖：四路相互獨立輸出、互不影響，按一下輸出再按一下停止輸出）

尺寸(LWH)：42*22*8mm

二、產品 特點：

超外差固定碼接收模塊是我公司采用臺灣生產的RF集成電路設計而成，超外差工作方式，SAW諧振，具有穩定好，抗干擾強等特點,帶有解碼IC可直接應用，廣泛應用在要求較高的工業控制等場合。

四、腳位及使用說明：

腳位

名稱

功能說明

1

ANT

接天線端

2

VT

輸出狀態指示

3

D0

數據輸出

4

D1

數據輸出

5

D2

數據輸出

6

D3

數據輸出

7

VDD

電源正極

8

GND

電源負極

五、應用環境

無線遙控、數據傳輸、遙控玩具、防盜報警主機；工業遙控,遙測,遙感；防盜報警器信號接收, 各種家用電器的遙控等。

七、備注

天線用軟導線或其它硬質金屬（如拉桿天線），長度既不能過長也不能過短（接1/4波長的天線，50歐姆單芯導線，天線的長度315M的約為23cm，433M的約為17cm），否則會影響接收距離。若使用軟導線，請拉直使用，并盡量不要靠近金屬物體。

電源電壓要求穩定且波紋系數低，需多級濾波（如增加磁珠﹑電感﹑電容等）。
