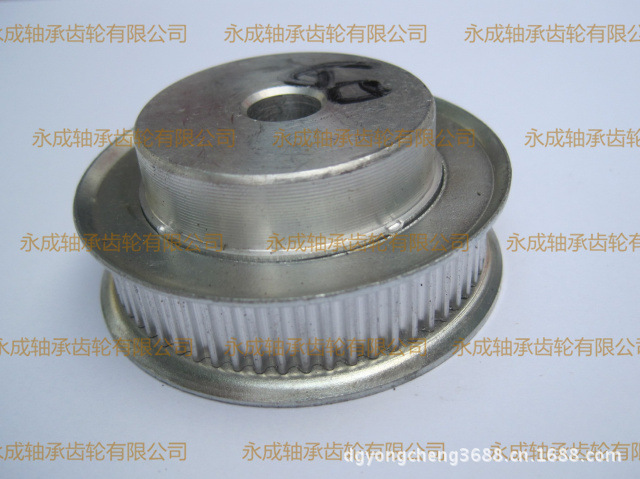

材質：鋁 兩邊帶檔邊

內孔：5MM

齒寬：11-12MM,

帶寬：10MM

齒外徑：37.44MM

臺階高度：11MM左右

總高度：25MM

重量：0.065

標準件由于批次不同內孔和檔邊大小會有差異，介意的請慎拍，可咨詢店主

。

該齒輪內孔為毛坯孔，內孔需要尺寸的需買家購買后自行另外加工。

溫馨提示：以上同步輪是不帶螺絲孔和緊定螺絲，內孔為工藝孔。需買家自行加工內孔和螺絲孔。也可以本店代為加工，加工費需另收。具體加工費用，請咨詢客服，多謝合作！

規格齒數節徑 D外徑 Do檔邊直徑 Df檔邊內徑 db檔邊厚度 h15-3M1514.3213.561811116-3M1615.2814.521811117-3M1716.2315.471811118-3M1817.1916.432213119-3M1918.1417.382213120-3M2019.1018.342213121-3M2120.0519.292211122-3M2221.0120.252515123-3M2321.9621.202515124-3M2422.9222.162617125-3M2523.8723.112617126-3M2624.8324.072921127-3M2725.7825.022921128-3M2826.7425.9812921130-3M3028.6527.893221132-3M3230.5629.8034.524.5134-3M3432.4731.7137.828136-3M3634.3833.624027138-3M3836.2935.534027140-3M4038.2037.444432142-3M4240.1139.354432144-3M4442.0241.264838146-3M4643.9343.174838148-3M4845.8445.084838150-3M5047.7546.9951361.260-3M6057.3056.5461451.272-3M7268.7567.9973551.2

同步帶輪的型式

AS型BS型AF型BF型W型

齒型尺寸、公差及技術參數

齒輪直邊齒形尺寸和公差

(mm)

節線代號bwhg

Ψ 1.5°

rbrt2δ查 看MXL0.84±0.050.69200.350.130.508詳細規格XXL1.14±0.050.84250.350.300.508詳細規格XL1.32±0.051.65250.410.640.508詳細規格L3.05±0.102.67201.191.170.762詳細規格H4.19±0.133.05201.601.61.372詳細規格XH7.90±0.157.14201.982.392.794詳細規格XXH12.17±0.1810.31203.963.183.048詳細規格

T型齒同步帶輪齒型尺寸

(mm)

齒距 代號

形狀形狀y gradrbrt2a查看S E brN brS E hgN hg

偏差

偏差偏差mix±.15°max偏差T2.51.75 0.05 01.83 0.05 00.75 0.05 01250.20.3 0.05 00.6詳細規格T52.96 0.05 03.32 0.05 01.25 0.05 01.95250.40.6 0.05 01詳細規格T106.02 0.1 06.57 0.1 02.6 0.1 03.4250.60.8 0.1 02詳細規格T2011.65 0.15 012.6 0.15 05.2 0.13 06250.81.2 0.1 03詳細規格

HTD同步帶輪齒型尺寸

(mm)

節距型號節距齒高底圓半徑齒槽寬齒頂圓半徑齒形角查 看3M31.280.911.900.3≈14°詳細規格5M52.160.563.250.48≈14°詳細規格8M83.542.575.350.8≈14°詳細規格14M146.204.659.801.4≈14°詳細規格
