GDD7949A 四位數字加減計數器面板表

一、 特 點

1．采用高速集成芯片，高亮度LED數碼管，外形美觀，安裝簡便。

2．具有高速記數功能. 穩定性好，抗干擾能力強，計數精準，

3．計數值掉電不丟失

4．廣泛應用于自動配料裝置，繞線機械，包裝機械，紡織等自動化及檢測設備．

二、 技術參數

1．電源電壓: DC5V±5% 　 7.復位信號：短接

或DC6V～15.5V 　 8.計數方式：(循環)加/減

或DC16V～35V 　 9.顯示范圍：0000～9999

2．工作電流：＜30mA 　 10.開孔尺寸：76.5mm*39.2mm

3．計數信號：脈沖／開關 　　 11.外形尺寸: 79mm*43mm*30.5m

4．觸發沿:上升沿 　　　 12.重量：50g

5．顯示方式:紅色LED數字顯示 13.使用環境: 0～＋50℃；≤85RH

6.數碼管: 0.56英寸(字高1.4224cm) 14.計數脈沖：1～150Hz

三、開孔尺寸

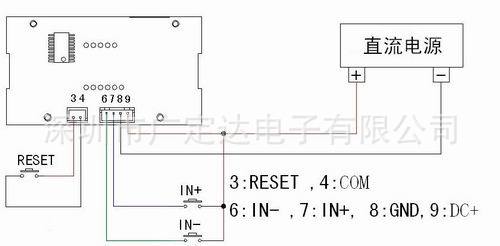

四，接線圖

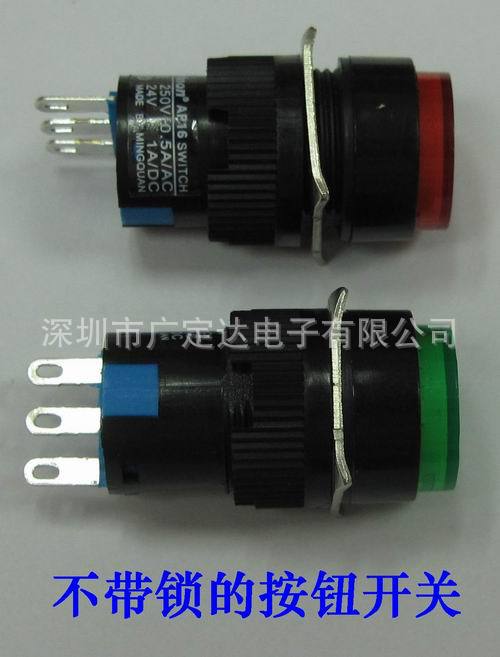

RESET:指復位(可選用如下圖所示的不帶鎖的按鈕開關)

IN:指信號

選型提示：本款四位計數器根據電源電壓不同，型號也不同。具體如下：

型號1:GDD7949A : 代表電源電壓為DC5V

型號2:GDD7949A-P12V:代表電源電壓為DC6V～15.5V

型號3:GDD7949A-P24V:代表電源電壓為DC16V～35V

購貨需知：出廠只提供計數器1個以及連接線1組(200mm)，如圖3所示．

至于電源,傳感器或者開關需由買方另行購買．

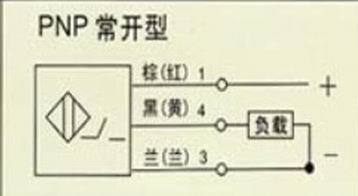

應用提示:傳感器可以是機械開關(如不帶鎖的按鈕開關),也可以是反射型PNP常開(NO)型光電開關.

(即:當傳感器檢測到有障礙物時輸出一個高電平信號,沒有檢測到障礙物時不輸出信號)

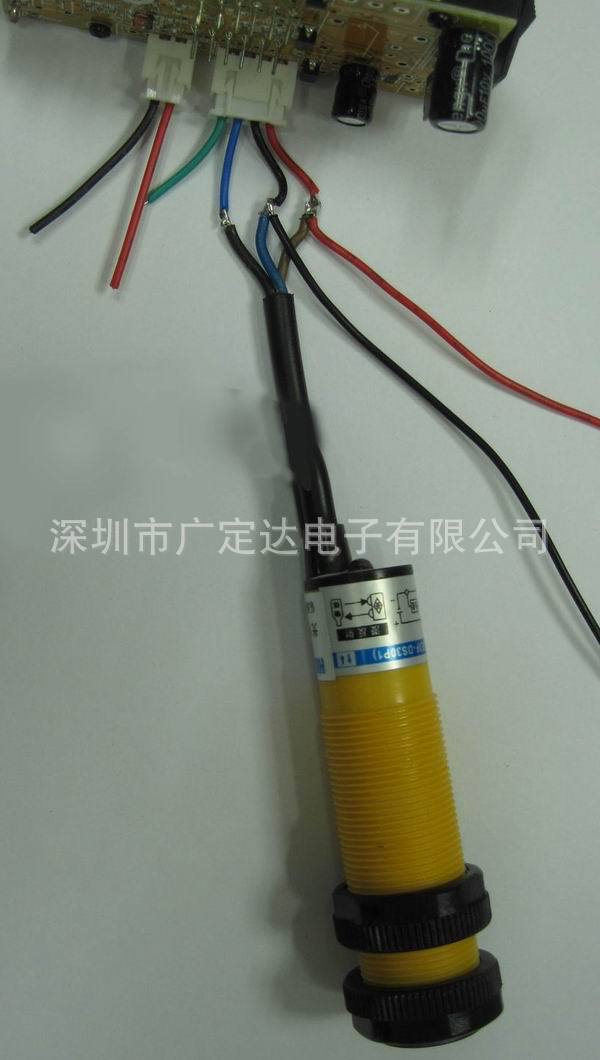

以下為光電傳感器接線舉例示意圖(為了好拍攝,所以線有所剪短):
