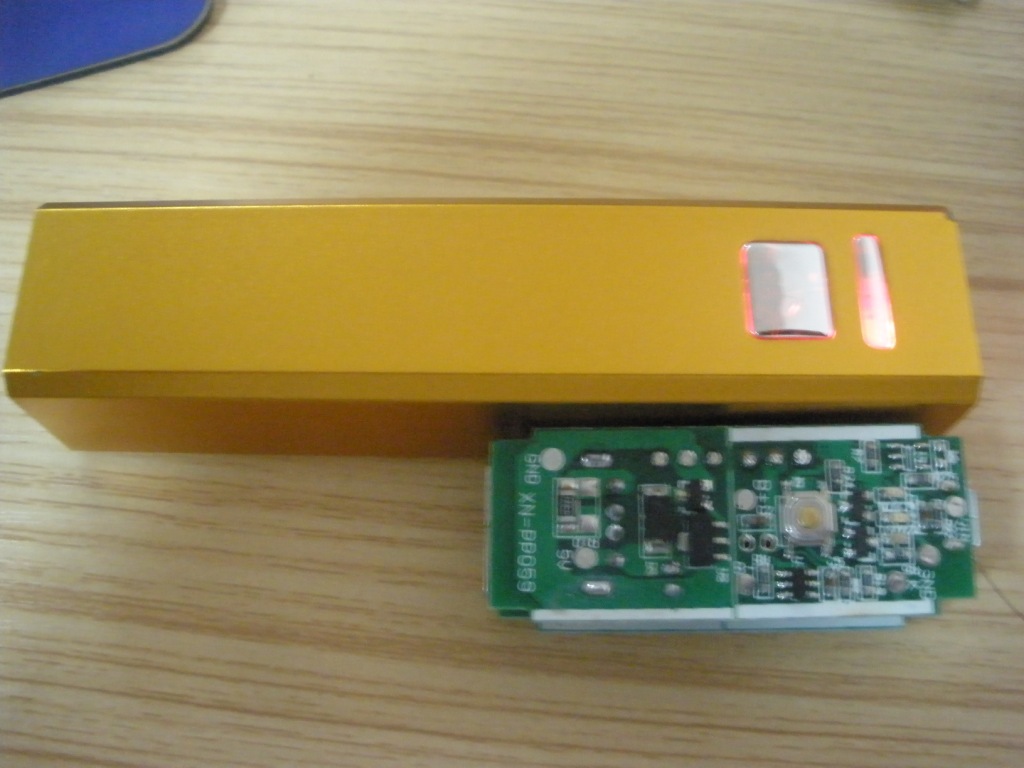

口紅2200移動電源怡旺動力專注保護板的未來！

充電管理部分

充電電壓

VCC

充電電壓范圍V

4-6V

充電電流

IO

恒流充電電流IO

700±0.50MA

IBT

恒壓充電電流IBT/電壓4.0V

看實際電壓情況與負載

充滿狀態

LED1

預充，恒流，及充電狀態

紅色LED燈亮

LED2

充滿狀態

綠色LED亮

升壓部分

輸入電壓

VT

鋰電池電壓

3.7電芯平臺

輸出狀態

VOUT

空載輸出

5.2±0.15V

VT

帶載輸出

5.2-0.25V

I

輸出電流（限流）

I≤1A

動作方式

充電

接入電壓4.6-6V到MIN-USB

充電

輸出

接上負載按一下按鍵藍色LED亮

輸出負載

空載

藍色LED不亮表示進入休眠模式

禁止輸出
