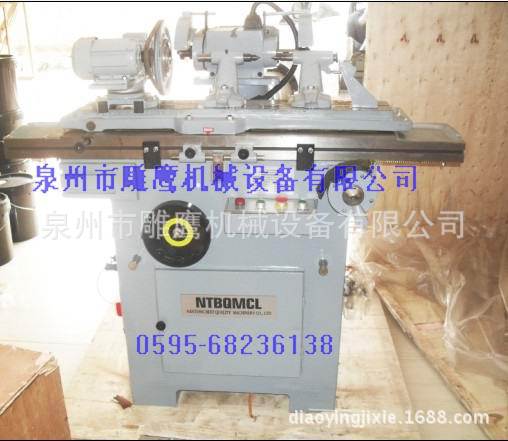

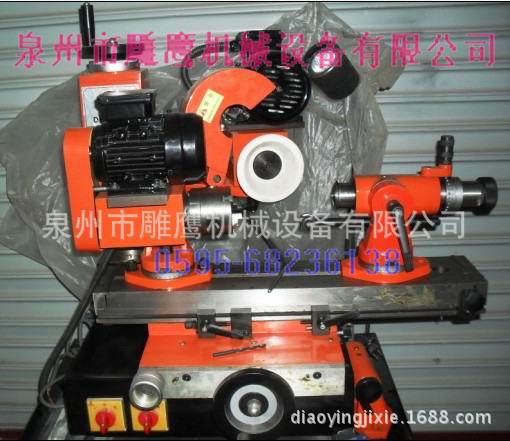

產品詳細介紹

該機床特別適用于刃磨各種中小型工具：鉸刀、絲錐、麻花鉆頭、銑刀、銑刀頭、插齒刀；
　 　 與相應的附具配合，可以磨外圓、內圓和平面，磨制樣板，模具電極；
　 　 采用金剛石砂輪、可刃磨各種硬質合金刀具；
　 　 為了磨消各類刀具，該機床配有多種附具：夾頭、支架、虎鉗、砂輪修正器、磨圓裝置；
　 　 機床還備有吸塵器，加長主軸，內圓磨具等可根據用戶要求特殊磨制。

本機床砂輪架機構靈活、可做二度空間調整，工作頭架可做雙向回轉，并具有國際標準50號錐孔，便于裝置各種刀具及夾具。工作臺支承于預加載荷的滾珠導軌上，運行平滑。工作臺可手動或無級調速液壓驅動。

主要規格與參數

MQ6025A工具磨床技術參數

MQ6025A

在上工件回轉直徑250mm前后距距離630mm工作臺面尺寸（長x寬）940x135mm工作臺縱向移動量480mm工作臺回轉角度120°(60°)磨頭（或溜板）水平方向移動量230mm砂輪中心線對中心線間小距離50mm砂輪中心線對中心線間距離280mm磨頭垂直方向移動量230mm砂輪中心線對中心線上升175mm砂輪中心線對中心線下降55mm磨頭回轉角度在水平面內360°磨頭回轉角度在垂直平面內30°（±15°）主軸末端錐度莫氏3#錐度磨頭電動機（50HZ）功率0.85/1.1KW轉速1400/2800轉/分磨頭主軸轉速3050/6095轉/分磨外圓附件電動機（50HZ）功率0.12KW轉速1400轉/分機床小輪廓尺寸（長x寬x高）1460x1102x1240mm機床重量1000kg

隨機附件

　　夾頭　　 　 　1套
　　 左尾架　　　　 　1套
　　 中心規　　　　　 1套
　　 砂輪修正器　　　 1套
　　 砂輪法蘭及護罩3套
　　 右尾架　　　　　 1套

　　刀齒撐具　　　　 　1套
　　 萬向平口鉗　　　　1套
　　 砂輪平衡架　　　　1套
　　 砂輪　　　　　　　5套
　　 加長軸　　　　　　1套
