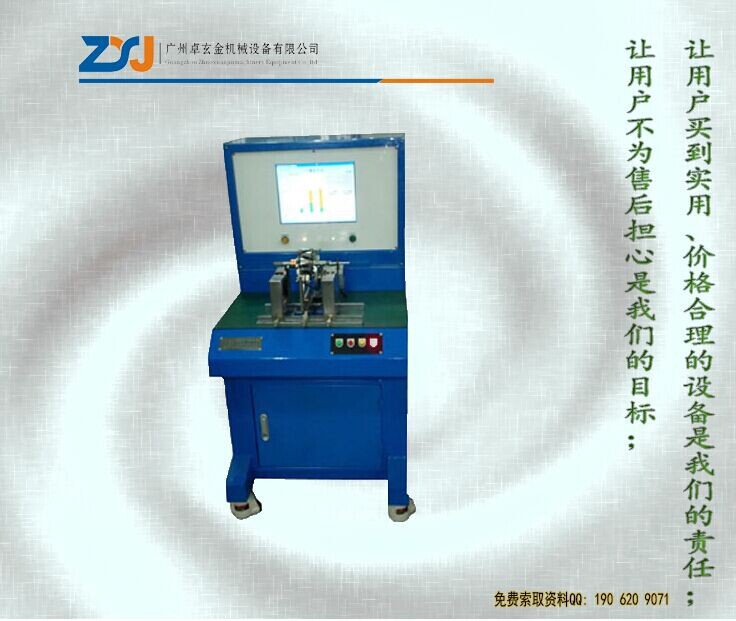

圈帶動平衡機技術協議

平衡機發展迄今已經有一百多年的歷史，隨著電子技術的發展和剛性轉子平衡理論的普及，在提高產品品質的前提下，需要進行平衡的零部件也越來越多，五十年代后大部分平衡設備都采用了動平衡技術，動平衡機有效的消除了平衡工件左右面的相互影響，平衡機是減小振動、改善性能和提高質量的必不可少的設備。

平衡機分橋架設備與電測控制設備，通常,轉子的平衡包括不平衡量的測量和校正兩個步驟。平衡機拖動轉子的傳動方式有圈帶拖動，聯軸節拖動和自驅動。

圈帶動平衡機特點：是利用橡膠環形帶或絲織環形帶，由電機皮帶輪拖動轉子，因此圈帶拖動要求轉子表面必須有光滑的圓柱表面，圈帶拖動的優點是不影響轉子的不平衡量，平衡精度高。

圈帶動平衡機應用范圍：廣泛應用于各類50-500公斤以內軸類轉子如：發電機轉子、水泵轉子、風葉、葉輪、曲軸，滾筒及軸類等旋轉工件的平衡校正。

圈帶動平衡機測量系統：動平衡測量采用多種電測系統，數碼顯示系統、電腦工控系統，其中電腦工控測量方式多樣化，動、靜平衡，支承方式多達10種，加去重、正反轉可靈活定制。

數碼顯示系統價格實惠,測量界面直觀,易操作;

電腦工控系統測量精度高，采用多重定標系數組合，自動調整系統靈敏度，換檔無跳躍，軟硬件雙重濾波，高速數據壓縮，測量更穩、更準、更快;

技術參數

PHQ-50

PHQ-160

PHQ-300

PHQ-500

備注

工件質量范圍(kg)

5-50

10-160

25-300

30-500

工件外徑 (mm)

Φ700

Φ1000

Φ1200

Φ1500

兩支承座間距離(mm)

80~700

150~1200

160~1500

160~1500

支承軸徑范圍(mm)

Φ 8~80

Φ 10~140

Φ 20~180

Φ 20~180

圈帶傳動處直徑范圍(mm)

Φ 18~200

Φ 30~350

Φ 40~400

Φ 40~400

工件傳動處直徑為100mm時的轉速(r/min)

700,1050

無極變速

756,1176

無極變速

756,1176

無極變速

840,1274

無極變速

電動機功率(kw)

0.75（變頻）

1.5（變頻）

1.5（變頻）

2.2（變頻）

小可達剩余不平衡度 (emar)

0.5g· mm/kg

0.5g· mm/kg

0.5g· mm/kg

0.5g· mm/kg
