輥筒具有結構合理,精度高、噪音低、轉動靈活、承載范圍大、外形美觀等顯著特點,是物料搬暈系統中不可缺少的關鍵零部件。
1、輥筒直徑選取
輥筒直徑及壁厚
輥筒長度( mm)
100
200
300
400
500
600
700
800
900
1000
Φ 25x1.0
輥筒承重( KG)
40
35
30
30
25
20
15
10
5
5
Φ 38x1.5
輥筒承重( KG)
65
60
55
50
45
40
35
30
20
15
Φ 50x1.5
輥筒承重( KG)
90
80
70
65
60
50
45
40
35
25
Φ 57x1.5
輥筒承重( KG)
100
90
80
75
70
60
55
50
45
35
Φ 60x2.0
輥筒承重( KG)
140
130
120
110
105
100
90
85
80
75
Φ 60x2.5
輥筒承重( KG)
160
150
140
130
125
120
110
105
100
90
Φ 76X3.0
輥筒承重( KG)
190
180
170
160
150
145
140
135
130
120
Φ 89X4.5
輥筒承重( KG)
230
220
210
200
190
185
180
175
170
160
圓錐型輥筒錐度計算公式:r2=r1(R L)/R
(r2--輥筒大端半徑; r1--輥筒小端半徑; R--彎道半徑; L--輥筒長度; R--由用戶設計而定)
2、輥筒規格的選擇:
重量不同應選擇直徑、長度的輥筒、輥筒長度可按用戶要求生產,一般情況下是貨物寬度 50mm。各種輥筒可適用于重量,長度和不同要求的物料的輸送。不同的使用環境應選擇合適種類的輥筒,比如潮濕的環境應選擇不銹鋼或塑鋼類型的輥筒。在有轉彎輥道時應考慮轉彎的半徑,以保證物料的順利輸送 為確保貨物的平衡輸送,必須任何時候都有三支輥筒和輸送物保持接觸,對軟袋包裝物必要時應加托盤輸送
3、輥筒的分類
根據有無動力:無動力輥筒和動力輥筒兩大類,均含有直輥和錐輥類型。
根據驅動效果:動力輥筒可分為確動式和積放式兩種。
根據驅動效果:動力輥筒可分為圓帶驅動(帶槽)平帶驅動(摩擦帶)和鏈條驅動(帶鏈論)三類。
根據軸承品種:專用精密軸承和專用沖壓軸承,軸承座號包含鋼質座和工程塑料座。
根據筒體材質:采用多種材料,實現多種表面處理,從而滿足各種不同使用環境下物料輸送的需要。
根據安裝方式:軸心彈簧裝入式和固定裝入式。
輥筒具有結構合理,精度高、噪音低、轉動靈活、承載范圍大、外形美觀等顯著特點,是物料搬暈系統中不可缺少的關鍵零部件。

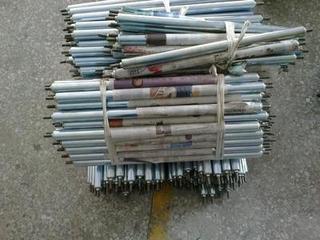

車加工輥筒:
筒體材質:碳鋼、不銹鋼、鋁合金等
筒體表面處理:鍍鋅、鍍硬鉻、鍍裝飾鉻、精車涂防銹油、拋光等1
軸:碳鋼、不銹鋼
常用筒體規格:直徑25\32\38\40\42\45\50\57\60\76\89\100\110mm...
常用軸規格:8-10-12-15-17-20-25-30-35-40mm...
