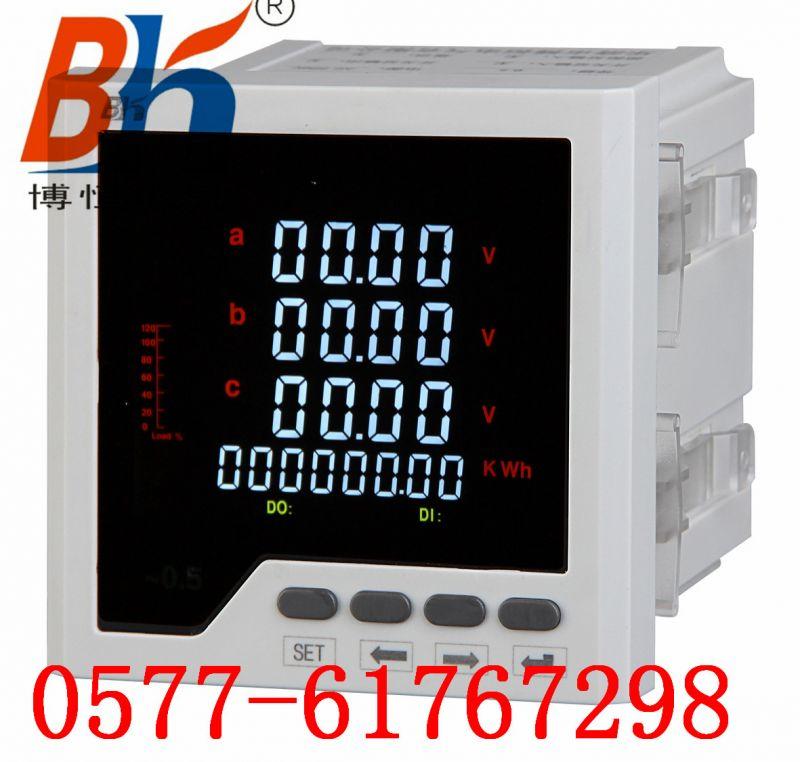

96方型多功能電力儀表

一.概述：

BH194E-9S4是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。

二．產品特點：

測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能

計量：正方向有功電能、無功電能

顯示：三排LED數碼管顯示、可視度高。STN藍屏、高品質、高清晰LCD液晶屏顯示

輸出：2路電能脈沖輸出（脈沖常熟3200imp/kwh)、可選帶四路開關量輸出、四路模擬量輸出（定貨須說明）

輸入：四路開關量輸入（訂貨須說明）

擴展：可直接電流、電壓互感器接入信號，現場可編程設置輸入參數變比

用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理

三．技術指標 ：

精度等級

U、I為0.5級，P為0.5級、Q為1.0級，有功電能為1.0級，無功電能為2級

顯示

數碼管顯示

輸入測量

網絡：三相三線、三相四線

電壓 額定值：AC85V/AC460V

過負荷：持續1.2倍 瞬時電壓2倍（10秒）

功 耗?：電壓 1VA（每相）

阻 抗：>300kΩ

電流 額定值：AC1A/AC5A

過負荷：持續1.2倍 瞬時 電壓 10倍（5秒）

功 耗： 2kv,電源和輸出>1.5kv

絕緣電阻

≥100MΩ

四.安裝方法：

1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。

2）.取出儀表，松開定位螺絲，取下固定夾。

3）.將儀表安裝插入配電柜的儀表孔中。

4）.插入儀表的固定夾，固定定位螺絲。

五．輔助電源：

多功能電力儀表具備通用的（AC/DC）開關電源輸入接口，若不作特殊聲明，提供的是220V(AC/DC)或110V（AC/DC）電源接口的標準產品，儀表極限的工作電源電壓為AC/DC：80-270V，請保證所提供的電源適用于該系列產品，以上防止損壞產品。

A． 采用交流電源建議在火線一側安裝1A的保險絲。

B． 對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。

訂貨示例

訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容。

例1：型 號：BH194EI-9S4

信號輸入：AC 150/5A 380V 通 訊：RS485/MODBUS-RTU

電 源：AC 220V 報警輸出： 2路

變送輸出：1路 數 量： 10

應用領域

多功能電力儀表，是采用先進的微處理器和數字信號處理技術，通過直接交流

采樣，可測量電流、電壓、有功功率、無功功率、功率因素、頻率、有功電能、

無功電能等電參數，同時還可選帶開關量輸入輸出、模擬量變送輸出、電能脈沖

輸出、RS485網絡通訊功能。作為一種先進的智能化、數字化的電網前端采集元

件，該儀表廣泛應用于各種控制系統，工業自動化，智能建筑．智能配電盤，開

關框中，具有安裝方便，接線簡單，維護方便，工程量小，現場可編程輸入參數

等特點。能夠完成業界不同PLC，工業控制計算機通信軟件的組網。
