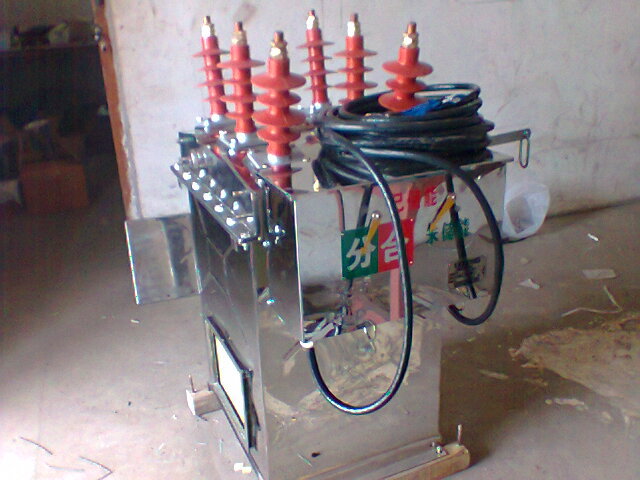

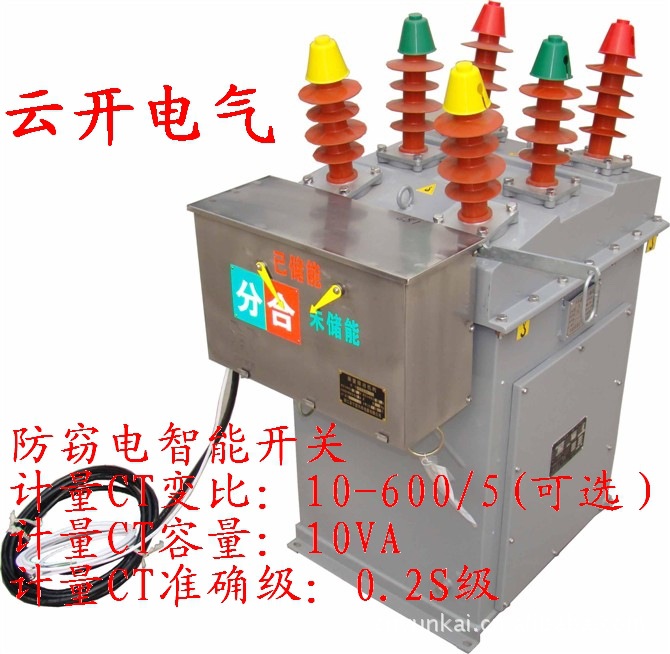

計量預付費真空斷路器ZW8-12J

滅弧方式：真空斷路器型號：ZW8-12/630-20額定絕緣電壓：12k（V）極數：3P品牌：云開機械壽命：1（萬次）額定頻率：50（Hz）產品認證：ISO9001加工定制：是

產品概述
ZW8-12型戶外柱上真空斷路器，用于電壓10～12kV的三相電力系統，作為分斷、關合負荷電流之用，它具有過載及短路保護功能、自動重合閘功能，還可根據用戶需要配裝浪涌電流延時保護器和具有避雷器功能的隔離開關（即斷路器與隔離開關組合、以下簡稱“組合斷路使用環境條件
1、海拔：≤1000m（若需要增高海拔，則每增高1000m額定絕緣水平相應提高12%）；
2、周圍空氣溫度： 40℃，-35℃；
3、風壓：不超過700Pa(相當于風速34m/s)；
4、振幅：無經常性劇烈震動；
5、空氣污染程度：Ⅲ級；
6、日溫差：不超過25℃
主要技術參數器”）等。

號參數名稱單位數據12.5kA16kA20kA1額定電壓kV122額定絕緣水平1min工頻耐壓干試相間、對地42，斷口48濕試對地外絕緣34雷電沖擊耐壓(峰值)相間、對地75，斷口853額定頻率Hz504額定電流A6305額定短路開斷電流kA12.516206額定短路關合電流(峰值)31.540507額定峰值耐受電流31.5405084s額定短時耐受電流21.516209額定操作順序 分-0.3s-合分-180s-合分10合閘時間/分閘時間ms25～50/15～5011額定短路開斷電流開斷次數次3012機械壽命1000013控制回路及輔助回路1min工頻耐壓V200014額定操作電壓輔助回路額定電壓DC220；AC22015過電流脫扣器額定電流A5脫扣電流準確度%±10
