HJ42119系列是高溫正負雙電源穩壓器，可替代兩個BECKMAN公司或者MICROPAC公司的42117和42118.

http:///xcpzx4-15.asp

http:///

概述

HJ42119系列高溫正負雙電源穩壓器是一種應用于高溫環境中的厚膜集成五端穩壓器。電路由高壓介質隔離運算放大器、功率調整管、恒流源、溫度補償基準源、限流保護網絡等組成。克服了單片集成穩壓器寄生電容大和寄生二極管漏電大的缺陷。改進的厚膜集成工藝避免了高溫下金-鋁鍵合容易生成“紫斑”的缺點，提高了器件高溫環境下的長期可靠性。輸出電壓從±5～±24V可選，工作溫度可達200℃。該系列器件可廣泛應用于石油測井、程控電源等惡劣環境中。其特點為：

輸入電壓 ±30V

輸出電流 ±500mA

內設限流保護網路。

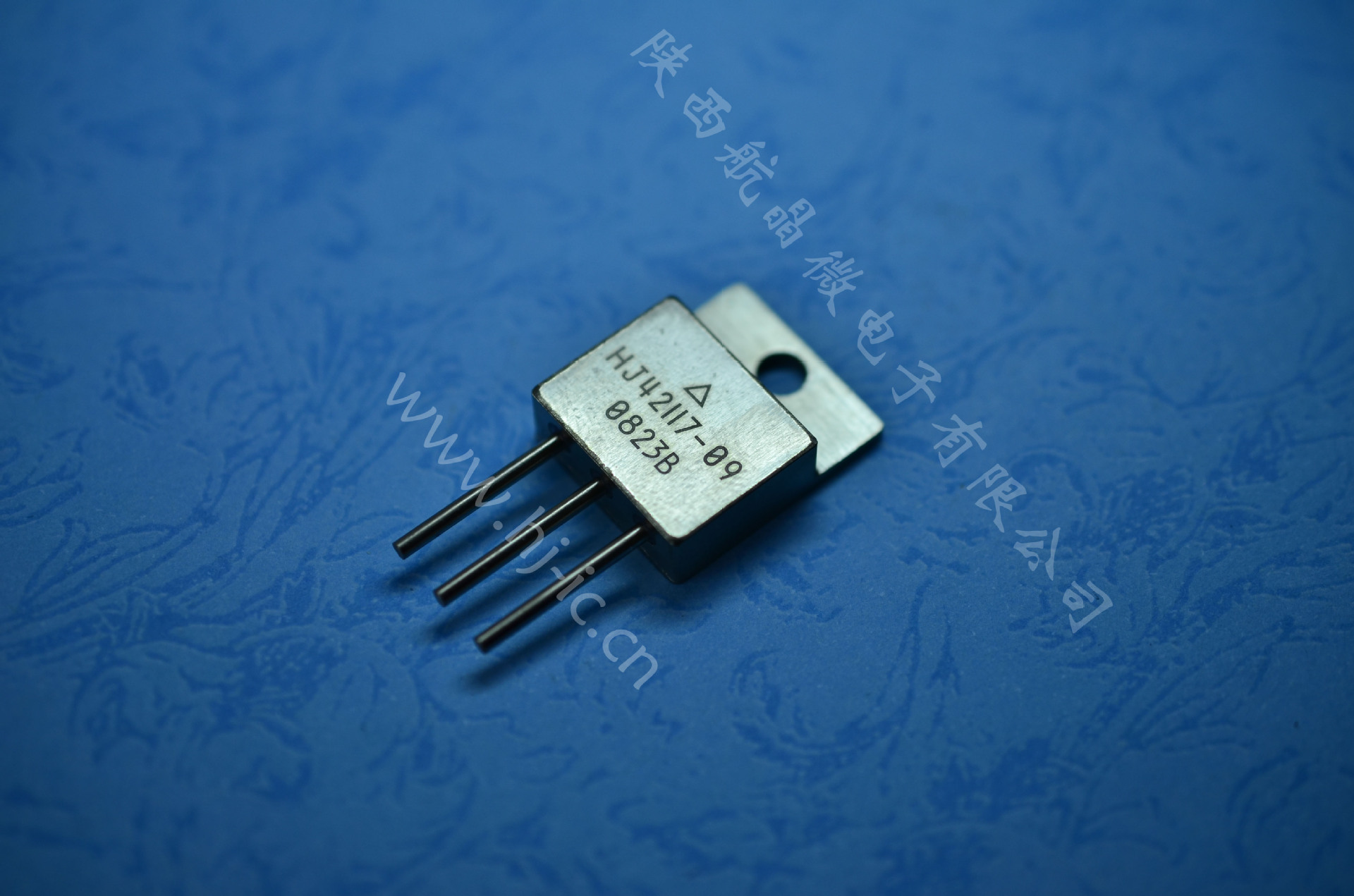

封裝形式

采用TO-253金屬全密封封裝

產品系列

型號

輸出電壓（V）

輸出電流(mA)

HJ42119-05

±5

±500

HJ42119-09

±9

±1.0

HJ42119-12

±12

±1.0

HJ42119-15

±15

±500

HJ42119-18

±18

±500

HJ42119-24

±24

±500

注：1）本公司可根據客戶要求，定制各種輸出電壓的高溫正負雙電壓穩壓器。

2）外殼不與任一引腳連接。

額定值

輸出電流（IOUT） ±500A 工作溫度范圍（TC） -55～ 200℃

輸入電壓（VIN） ±30V 貯存溫度 -65～ 225℃

耗散功率（帶散熱器） 15W

引線焊接溫度（10s） 300℃

電特性

參數名稱

符號

測試條件

規范值

單位

電壓電流

殼溫（TC）

小值

典型值

值

輸出

電壓

HJ42119-05

VOUT

VIN=VOUT±5V

IO=300mA

25℃

±4.85

±5

±5.15

V

HJ42119-09

±8.85

±9

±9.15

HJ42119-12

±11.8

±12

±12.2

HJ42119-15

±14.8

±15

±15.2

HJ42119-18

±17.8

±18

±18.2

HJ42119-24

±23.8

±24

±24.2

輸出電壓變化率

ST

VIN=VOUT±5V

IOUT=300mA

25～ 200℃

1

%

電壓調整率

SV

VIN=(VOUT±5V)~ ±30V

IOUT=50mA

25～ 200℃

0.1

0.5

%

負載調整率

SI

VIN=VOUT±5V

IOUT=10~300mA

25～ 200℃

0.2

1

%

紋波抑制比

SR

VIN=VOUT± 5V

100Hz

25℃

50

60

dB

正負輸出電壓對稱度

△VO

±100

mV

靜態電流

IQ

VIN=VOUT±5V

IOUT=0

25℃

±3.5

±5

mA

注：小輸入電壓VINmin=∣±10∣V。
