疊片式過濾器

本產品是我公司工程技術人員引進國外先進技術的基礎上，自行設計生產的新產品，由于采用了免拆洗技術，不用停車即可實現在線清洗，可手動排污，也可根據差壓原理自動排污，不但提高了工作效率，減輕操作人員的工作強度，同時還保護了工作環境的清潔，這種過濾器的濾片由于采用不銹鋼鋼帶沖壓件，所以強度高，耐高壓不易損壞，耐高溫，適合于高粘液體的過濾。如：重油，原油，機油，聚氨酯。本產品廣泛適用于石油開采及煉化行業。

●疊片式過濾器分手動，電動，自動清洗三種

1:手動清洗式過濾器

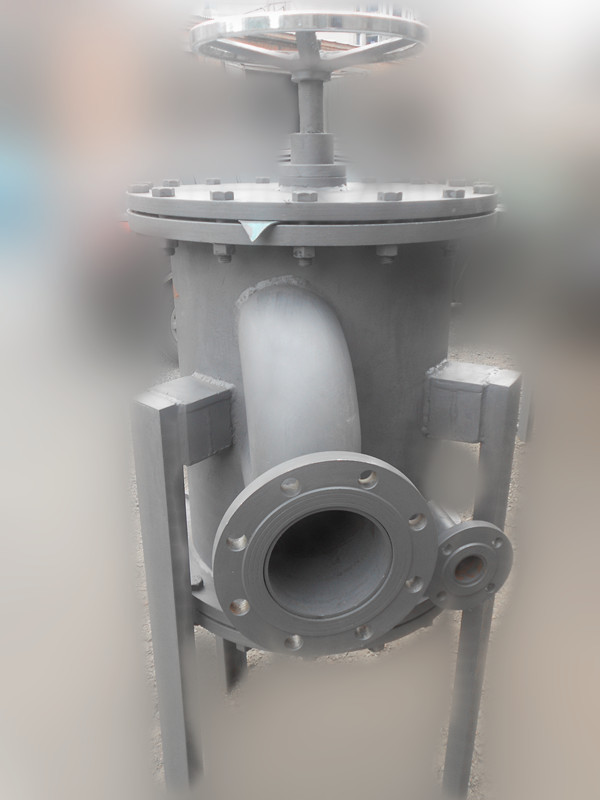

手動清洗過濾器是疊片式過濾器中比較常用的，多適用于小口徑雜質不多的場合，可根據液體雜質的多少，確定雜質的清洗間隔時間，每隔一定時間轉動幾圈手輪，看壓力是否回復到正常值，然后打開排污閥排出雜質即可，由于是帶壓作業，注意雜質排出時排污閥用管道連接至回收管路中，以免傷人。

2：電動清洗式過濾器

電動清洗是過濾器的傳動軸連接到減速機上，控制箱控制電機，這種方式大多數是采用定時清洗，可根據雜質的多少，設定清洗間隔時間和清洗時間，并設定排污閥打開時間，也可手動打開排污閥

3：自動清洗式過濾器

自動清洗是在電動清洗的基礎上通過差壓值的變化實現清洗目的。當差壓值達到設定值時電機啟動減速機，由減速機帶動傳動軸轉動，當差壓值恢復到正常值時電機停止轉動，排污閥打開數秒后關閉。無論是電動還是自動都有手動清洗的功能，以防止停電或電器故障時影響清洗作業。

●數據參數：

型號規格；PLQ-10DD---PLQ-500DD

進油口通徑；10--500mm,

出油口通徑；10--500mm

過濾精度； 0.2--5mm

公稱通徑：15—600

排污閥：四分—四吋

連接方式；法蘭/螺紋連接

工作壓力；1--10MPa

殼體材質；304不銹鋼/碳鋼

濾芯材質；304不銹鋼

被測介質：高粘液體，重油，渣油，原油，聚氨酯等

介質溫度：-20—260℃

電動執行器型號YMZD-10DK---YMZD-500DK

電源，220V/380V/24V

過濾間隙與目數對比

目數

120

100

80

40

20

10

5

毫米

0.12

0.15

0.2

0.4

0.8

1.5

3.0

★ 以上所有數據參數皆可根據用戶要求定制

●過濾器的基本結構和工作原理

疊片式過濾器主要由濾芯組件，濾器殼體，排污閥組成。濾芯組件由起配流作用的濾器蓋，傳動軸，定片，隔片，清洗片疊加組成。是整個過濾器的核心部件，將濾芯組件和濾器殼體排污閥組裝后就是完整的過濾器。

液體經入口進入濾芯組件于殼體構成的外腔，液體在壓力的作用下，通過濾片與隔片之間的間隙流進濾芯組件的內腔，流出過濾后清潔液體，雜質被定片與隔片之間形成的間隙隔住，隨著雜質的增多使流量發生了變化，可根據流量的變化，或壓力的變化，轉動手輪，使清洗片將堵在定片與隔片之間的雜質刮出來。然后打開排污閥排出雜質，達到清洗過濾器的目的。

●過濾器的安裝

過濾器可安裝水平和垂直管道中，注意過濾器的箭頭方向，排污閥應在管道的下方，如果液體雜質較多，應設置旁路，沒有旁路時過濾器應該有兩套裝置，一套運行，一套備用檢修。
