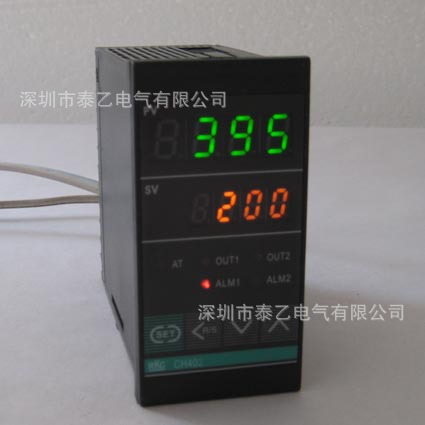

日本RKC智能溫度控制器CH402系列
高效PID自主整定功能
大屏LED數碼雙色顯示
加熱、制冷控制PID控制
多分度號傳感器選擇
產品說明：
輸入
a)熱電偶（TC）K,J,E,T,R,SB,U,L,N,PL2,W5Re/W26Re
b)熱電阻（RTD）:Pt100, JPT100
c)電壓輸入：DCO-5V,DC1-5V,DC0-24Ma,DC4-20Ma
需在輸入端子間接250的電阻
輸入顯示精度：+（設定值SV的0.3+1位）
輸入范圍：參照輸入范圍表
采樣周期：0.5sec
過程值偏置
-1999-9999℃
設定范圍：
a)設定值（SV）：等同溫度范圍值
b)加熱比例帶（P）:1-量程或0.1-量程（溫度輸入 *1 量程的0.1-100%（電壓輸入）
c)制冷比例帶（PC）：加熱側比例帶的1-1000
d)積分時間（I）:1-3600秒
e)微分時間（D）:1-3600秒
f)限制積分動作生效范圍(ARW):比例帶的1-100%
g)加熱側比例周期1-100秒
h)制冷側比例周期1-100秒
控制動作
PID控制（ON-OFF,P,PI,PD控制）
a)自動演算功能（AT）
b)自主校正設定改變時，自主校正即建立
控制輸出
a)繼電器接點輸出：250VAC3A（帶負荷）1a連接
電氣性：超過300000次，額定負荷。
b)電壓脈沖輸出：0-12VDC（負荷電阻：超過600）
c)電流輸出：4-20Mad(負荷電阻：超過600）
d)流控制管驅動用觸發器輸出
警報：、
a)溫度警報：上限輸入值，下限輸入值，上限偏差，下限偏差，上下限偏差
范圍內，上限設定值，下限設定值（a可附加待機動作）
b)控制環斷線警報（LBA）
警報輸出
繼電器接點輸出，La接點，AC250V 1A (電阻負載)
電源電壓
A）AC85~264V,包括電源電壓變動，50/60HZ共用（額定值AC100~240V）
B）AC821.6~26.4V,包括電源電壓變動，50/60HZ共用（額定值AC24V）
C）DC21.6~26.4V,脈動含有率10%P-P以下，50/60HZ共用（額定值AC24V）
消耗功率
a)AC100~240V規格：10VA以下
b)AC24V規格：5VA以下
c)AC24V規格：160mA以下
停電時的影響
20ms以下停電的場合，對動作沒有影響
20ms以上停電的場合，回至初期狀態
容許周圍溫度、溫度：0~50℃ 45~85%RH(不結露)
質量： CH402：約250g
