小吊機是一種性能優良、應用極為廣泛的小型機械設備。適用于高層建筑的吊運作業，諸如各種建筑材料，各種裝潢材料的吊運，特別是對樓道不便搬運的木板、木工板等長寬材料更具有其獨特的優勢。同時，也可用于機械加工車間大工件上下機床，家電廠，食品廠的生產裝配線，倉庫以及家庭吊運物品等方面。

結構原理

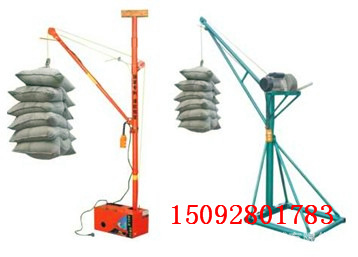

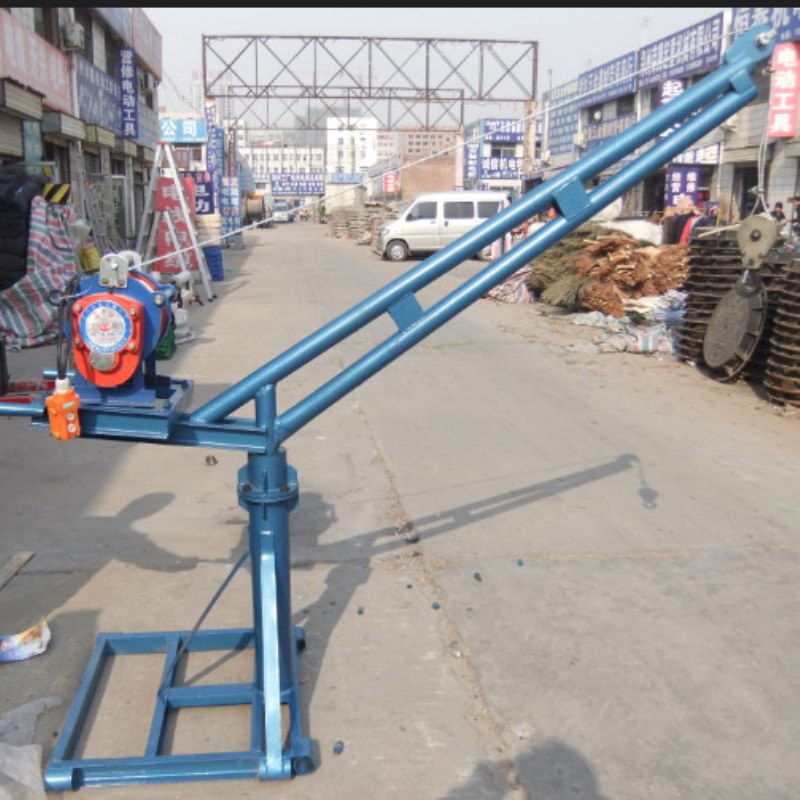

小吊機由動力裝置和支架兩部分組成。

1、動力裝置由電動機、減速器、離合器、制動器、繩筒及鋼絲繩等組成。電動機為傍磁式單相電容電動機，設計有斷電即制動的機構；電機還裝有熱敏開關，可防止電機過熱而燒毀；減速機為兩級齒輪減速，固連于電機；離合器、制動器與蠅筒裝為一體，但離合器處于脫離狀態時，可實現快速下降，操作制動器可控制下降速度以避免發生沖擊。動力裝置外殼正面所開的圓孔可用來安裝吹風機，用戶可根據需要配備吹風機進行強制冷卻。殼體自身帶有工具箱，內裝有離合器手柄、帶制動柄的專用扳手、千斤螺母墊圈、桿頂帽、按鈕起動器、行程開關、電線和說明書等。

2、支架部分由螺桿，千斤螺母及立桿構成的主桿和轉動臂組成。轉動臂可在主桿上轉動360度，在臂端設有行程開關以防操作失誤或按鈕失靈而造成的起吊過位事故。操作按鈕起動器實現電機正反轉可將鋼絲繩卷繞、放開，并通過支架部分滑輪起吊，下放物件來完成吊運作業。

小吊機的主要特點

1、小吊機攜帶方便

小吊機系列產品體積小、重量輕、小巧玲瓏、結構緊湊、攜帶方便。

2、小吊機安裝簡便，將動力裝置安放在靠近窗戶（或陽臺）處，組裝支架部分，并將其插入動力裝置的底座孔中，5分鐘就可安裝好。

3、小吊機吊運速度快，4秒提升1米，10層樓3分鐘就可打來回，配用"專用工具"吊運速度驚人，并且樓層越高優勢越大

4、小吊機適用范圍廣

采用220伏單相電源，用于裝潢公司、吊運公司、安裝公司、搬家公司、工廠車間、修理部門、倉儲庫房等多種行業及居民家庭。同時還有廣泛的使用場所，除可裝于戶內，還可安裝于房頂，可利用角手架安裝于大型工程工地，也可代替龍門吊運于小型建筑工程。能安裝防護網、廣告牌，也能做樓頂防水現澆工程；能修井修泵還能存放水果、曬糧 ……

5、小吊機容易操作、安全可靠。

參數升吊能力 100—500公斤 回轉角度 左右各90度

提升速度12—33米轉/分 電動功率 3000千瓦(吊機專配電機)

滾筒轉數89—124轉/分 起吊高度 20米 長度需要加長的話可以加長。

滾筒直徑85—140毫米 電動轉數 1400轉/分
1. 100公斤12/20/25米提升機：220V 功率：550瓦 速度：12米/分.
2. 150公斤12/20/25米 提升機：220V 功率：650瓦 速度：12米/分.
3. 200公斤12/20/25米 提升機：220V 功率：950瓦 速度：12米/分.
4. 400公斤30米 60米 提升機：220V 功率：2200瓦 速度：14米/分.
5. 500公斤30米 60米 提升機：380V 功率：1500瓦 速度：14米/分

6. 300公斤30米 60米 提升機：380V 功率：600瓦速度 ： 14米/分

使用

機器裝好后，上下各有一人即可進行吊運作業。使用過程中還應特別注意以下兩點：

1、吊運次后，再緊一次千斤螺母。在以后的吊運作業中，還應該經常檢查千斤螺母是否松動。

2、離合器的結合與脫離操作一定要在空負荷狀態下進行，并要保證行程到為。

3、不允許帶負荷脫開離合器下滑。

4、行程開關是作為安全限位使用的，不能代替工作開關經常使用。

5、進行吊運作業時，樓上樓下的工作人員要緊密配合，嚴禁吊運過程中重物下站人。
維護保養

1、鋼絲繩的纏繞應排列整齊，密實，緊靠，并經常檢查其磨損情況，如有問題，應立即更換。

2、停機時，應處于空負荷狀態，不能將重物長時間滯留在空中。

3、使用中，應經常檢查設備有無異常聲音。

4、電動機制動器出現停車下滑時，可拆下風罩，風葉。打開后蓋，將自動彈簧下墊一適當墊片。

5、累計使用500小時就應進行一次保養，清理臟污，補充潤滑脂，調整緊固螺栓。
常見故障及排除方法

按動啟動按鈕電機不轉1，接線折斷或松脫

1，修復接線

2，開關失靈2,修復或更換開關

3，電容器燒壞3，更換電容

4，限位器未復位或行程開關失靈4，修復限位器或行程開關

1，制動片磨損1，調整制動片間隙或更換電機制動器失靈
