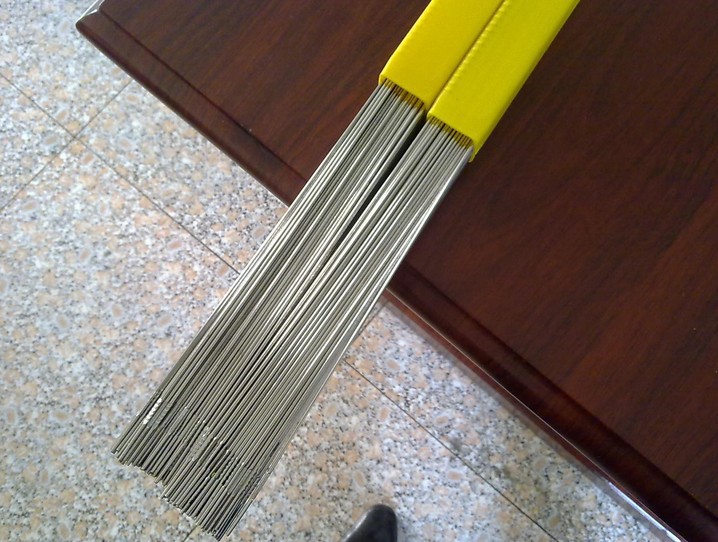

不銹鋼焊絲介紹

FY·307 主要用于奧氏體錳鋼與碳鋼鍛件或鑄件的異種鋼焊接，具有良好的抗裂性能。
FY·308 用于18Cr-8Ni鋼焊接，焊縫美觀，抗裂性好，電弧穩定。
FY·308L 用于18Cr-8Ni鋼焊接，比MIG308更耐腐蝕。
FY·309 用于22Cr-12Ni鋼焊接，異種材料焊接用，耐熱耐蝕性好，電弧穩定，焊縫美觀。
FY·309L 異材焊接用，耐熱耐蝕性佳，低碳不銹鋼的焊接及耐熱鋼13Cr、18Cr鋼或異種金屬焊接。
FY·309Si 高Si-低C-22Cr-12Ni鋼用，其它同MIG309L。
FY·310 25Cr-20Ni鋼用，比MIG309、MIG309L更適合種金屬焊接和自硬性高的合金鋼和高碳鋼的連接，異材焊接用。
FY·316 18Cr-12Ni-2.5Mo(SUS316)鋼的焊接用，電弧穩定，焊道美觀。
FY·316L 低C-18Cr-12Ni-2.5Mo鋼用，比MIG316更耐腐蝕。
FY·316LSi 高Si-低C-18Cr-12Ni-2.5Mo鋼用，其它同MIG316L。
FY·317 18Cr-12Ni-3.5Mo鋼用，Mo含量較高，對硫酸、亞硫酸等非氧化性及有機酸有優良的耐蝕性，其耐孔蝕性及耐熱性甚佳，適用重要化學容器的焊接
FY·317L 低C-18Cr-12Ni-3.5Mo鋼用，低碳高鉬，防止粒間腐蝕，焊接后免熱處理，高溫強度大，為抗硫酸、亞硫酸及有機酸的抗蝕專用焊絲。
FY·321 20Cr-10Ni-Ti鋼用，由于Ti的加入，大大提高了抗晶間腐蝕的能力。
FY·347 18Cr-9Ni-Ti鋼用，添加Nb使其熔敷金屬抗粒間腐蝕性增加，高溫強度好，特別適用于耐熱鋼的焊接
FY·410 13Cr鋼用，熔敷金屬為13Cr，硬化性大，在高溫下有優異的耐氧化性，和耐腐蝕性，適用于AISI410或420的焊接。
FY·430 17Cr鋼用，特別適用于硝酸容器之焊接。

對應不銹鋼焊條型號表：

牌號

型號

GB/T

（AWS）

特征和用途

G202

E410-16

E410-16

鈦鈣型藥皮的Cr13不銹鋼焊條，交直流兩用。用于0Cr13及1Cr13不銹鋼，也用于耐蝕、耐磨的表面堆焊

G207

E410-15

E410-15

低氫型的Cr13不銹鋼焊條，采用直流反接,可全位置焊。用于0Cr13及1Cr13不銹鋼，也用于耐蝕、耐磨的表面堆焊

G217

E410-15

E410-15

低氫型的Cr13不銹鋼焊條，采用直流反接,短弧操作,可全位置焊,焊前焊件須預熱至300-350℃,焊后經680-760℃回火處理,焊縫金屬回火溫度即使在相變溫度下也能得到良好的力學性能。用于0Cr13、1Cr13、2 Cr13不銹鋼，如汽輪機葉片的補焊及對接,也用于耐蝕、耐磨的表面堆焊

G302

E430-16

E430-16

鈦鈣型的Cr17不銹鋼焊條，交直流兩用。用于耐硝酸耐蝕、耐熱的Cr17不銹鋼結構

G307

E430-16

E430-16

低氫型的Cr17不銹鋼焊條，交直流兩用。用于耐硝酸耐蝕、耐熱的Cr17不銹鋼結構

A001G15

E308L-15

E308L-15

氧化鈦型耐發紅高效率不銹鋼焊條，熔敷效率為150%,具有飛濺小、脫渣容易、焊縫美觀、高效節能等特點,直流反接.用于同類型不銹鋼平焊和平角焊

A002

E308L-16

E308L-16

鈦鈣型的超低碳Cr19Ni10不銹鋼焊條，熔敷金屬含碳量≤0.04%,有很好的抗晶間腐蝕性能，可交直流兩用，工藝性能好。用于超低碳Cr19Ni10不銹鋼和工作溫度低于300℃耐磨腐蝕的不銹鋼（如0Cr19Ni11Ti），主要用于合成纖維、化肥、石油等設備的制造

A002A

E308L-17

E308L-17

氧化鈦酸性超低碳耐發紅高效不銹鋼焊條，具有耐發紅、飛濺小、引弧及再引弧型號、脫渣容易、焊縫美觀等特點，可交直流兩用。用于含鈦穩定奧氏體不銹鋼和同類型不銹鋼，焊條直徑≤3.2mm時可全位置焊，其他規格僅用于平焊和平角焊

A012Si

－

（－）

鈦鈣型的超低碳Cr20Ni13Si4不銹鋼焊條，有很好的抗濃硝酸腐蝕性能，可交直流兩用，工藝性能好。用于抗濃硝酸腐蝕的超低碳00Cr17Ni15Si4Nb不銹鋼

A002Mo

E308Mo-16

（－）

鈦鈣超低碳不銹鋼焊條，具有良好的耐腐蝕性及抗裂性，可交直流兩用，工藝性能好。用于超低碳不銹鋼或0Cr18Ni9Ti鋼，如合成纖維、化肥、石油化工等設備

A022

E316L-16

E316L-16

鈦鈣型的超低碳Cr18Ni12Mo2不銹鋼焊條，具有良好的耐熱、耐腐蝕及抗裂性，可交直流兩用，工藝性能好。用于尿素、合成纖維等設備及相同類型的不銹鋼，也用于焊后不熱處理的鉻不銹鋼、復合鋼和異種鋼等

A022Si

E316L-16

（－）

鈦鈣型的超低碳00Cr19Ni11Mo2Si不銹鋼焊條，具有良好的抗應力腐蝕和點腐蝕性，可交直流兩用，工藝性能極佳。用于焊接冶金設備中的襯板或管材

A022L

E316L-16 E316L-16

鈦鈣型的超低碳不銹鋼焊條，具有良好的耐熱、耐蝕、抗裂性，可交直流兩用，工藝性能好。用于核安全一級鉻捏奧氏體不銹鋼管道和容器構件及尿素、合成纖維等設備和焊后不熱處理的鉻不銹鋼、異種鋼等

A032

E317MoCuL-16（－）

鈦鈣型的超低碳Cr19Ni13Mo2 Cu不銹鋼焊條，交直流兩用，焊縫中含有鉬和銅，在硫酸介質中具有較高的抗腐蝕性。用于在稀、中濃度硫酸介質中工作的同類型超低碳不銹鋼，如合成纖維等設備，也可焊接Cr13Si3耐酸鋼。

A042

E309MoL-16 E309MoL-16

鈦鈣型的超低碳Cr23Ni13Mo2Cu不銹鋼焊條，交直流兩用，焊縫中加入適量的鉬，提高了焊縫金屬的抗裂性及耐蝕性。用于相同類型的超低碳不銹鋼及異種鋼等

A042Si

－

（－）

相當于瑞典AVESTA P5超低碳不銹鋼焊條，交直流兩用，具有良好的焊接工藝性能，加入適量的鉬，提高了焊縫金屬的抗裂性及耐蝕性。用于相同類型的超低碳不銹鋼及異種鋼等

A042Mn

－

（－）

相當于荷蘭Philips BM310 MoL超低碳不銹鋼焊條，交直流兩用，具有良好的抗腐蝕性。用于尿素設備，如Cr25Ni22Mo2型不銹鋼

A052

－

（－）

鈦鈣型藥皮的超低碳Cr18Ni24Mo5不銹鋼焊條，其焊縫金屬具有耐含甲酸、醋酸介質點腐蝕及抗氯離子腐蝕性能，它比A107、A022等焊條耐腐蝕性能為優。具有優良的焊接工藝性能，可交直流兩用。用于化學耐硫酸、醋酸、磷酸的反應器、分離器，同時可用于抗海水腐蝕用鋼（00Cr18Ni24Mo5）以及異種鋼的焊接。

A062

E309L-16

E309L-16

鈦鈣型超低碳Cr23Ni13不銹鋼焊條，可交直流兩用，在不含鈮、鈦等穩定化元素時也能抵抗因碳化物析出而產生的晶間腐蝕。用于不銹鋼、復合鋼和異種鋼等，如合成纖維、石油化工等設備，也用于核反應堆壓力容器內壁過渡層堆焊和塔內構件。

A072

－

（－）

鈦鈣型的超低碳不銹鋼焊條，可交直流兩用，焊縫在65%硝酸沸騰介質中有良好的耐蝕性。用于00Cr25Ni20Nb不銹鋼，如核燃料設備等

A082

－

（－）

鈦酸型耐濃硝酸腐蝕用超低碳不銹鋼焊條，焊接工藝性能好，焊條藥皮具有良好的抗發紅開裂性能，可交直流兩用。用于00Cr17Ni15Si4Nb、00Cr14Ni114Si4等耐濃硝酸腐蝕的不銹鋼焊接和補焊

A101

E308-17

E308-17

鈦型Cr19Ni10不銹鋼焊條，施焊時藥皮具有不發紅、不開裂的特點，具有良好的力學性能及抗晶間腐蝕性，特別適于薄板焊。用于工作溫度低于300℃耐蝕的0Cr19Ni9、0Cr19Ni10Ti不銹鋼結構

A102

E308-16

E308-16

鈦鈣型藥皮的Cr19Ni10不銹鋼焊條，具有良好的力學性能及抗晶間腐蝕性能，可交直流兩用，操作性能極好。用于焊接在高溫條件下的耐熱不銹鋼，也可用來焊接不銹鋼襯里，異種鋼等。在焊接淬硬性高的碳鋼、低合金鋼時韌性極好。

A102T

E307-16

E308-16

用低碳鋼焊芯、藥皮過渡鉻鎳等合金元素而獲得高效率的Cr19Ni10不銹鋼焊條，熔敷效率可達130%-150%，具有良好的力學性能及抗晶間腐蝕性，工藝性能優異，交直流兩用交流穩弧性好，藥皮無發紅開裂現象，適于平焊和平角焊。用于工作溫度低于300℃耐腐蝕的0Cr19Ni9、0Cr19Ni10Ti不銹鋼焊接及表面層堆焊。

A102A

E308-17

E308-17

鈦酸型超低碳不銹鋼焊條，具有良好的力學性能及抗晶間腐蝕性，具有耐發紅、熔化速度快等特點，交直流兩用，工藝性能好。用于工作溫度低于300℃耐蝕的0Cr19Ni9、0Cr19Ni10Ti不銹鋼結構

A107

E308-15

E308-15

低氫型Cr19Ni10不銹鋼焊條，具有良好的力學性能及抗晶間腐蝕性，采用直流反接，可全位置焊。用于工作溫度低于300℃耐腐蝕的0Cr19Ni9不銹鋼焊接及表面層堆焊

A112

－

（－）

鈦鈣型Cr19Ni9不銹鋼焊條，由于焊縫含碳量較高，晶間腐蝕敏感性大，焊后經1050-1100℃水淬處理可獲得較好的抗晶間腐蝕性，交直流兩用，工藝性能優異，特別適于薄板平焊。用于焊接一般腐蝕性要求不高的Cr19Ni9不銹鋼

A117

－

（－）

低氫型Cr18Ni9不銹鋼焊條，由地焊縫含碳量較高，晶間腐蝕敏感性大，焊后經1050-1100℃水淬處理，可獲得較好的抗晶間腐蝕性，交直流兩用，工藝性能優異，特別適于薄板平焊。用于焊接一般腐蝕性要求不高的的Cr18Ni9不銹鋼

A122

－

（－）

鈦鈣型Cr22Ni9雙相不銹鋼焊條，交直兩用，由于焊縫含含有較多的鐵素體，故具有優良的抗裂性及晶間腐蝕性。用于工作溫度低于300℃、要求抗裂及耐蝕性較高的Cr22Ni9雙相不銹鋼。

A132

E347-16

E347-16

鈦鈣型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性，交直兩用，工藝性優異。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。

A132A

E347-17

E347-17

鈦型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性，藥皮耐發紅，融化速度快，交直兩用，工藝性能優異。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。

A137

E347-17

E304-17

低氫型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性，采用直流反接，可全位置焊。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。

A146

－

（－）

低氫型含鈮Cr20Ni10Mn不銹鋼焊條，交直兩用，可全位置焊，熔敷金屬具有良好的力學性能。用于重要的0Cr20Ni10Mn6不銹鋼。

A172

E307-16

E307-16

鈦鈣型不銹鋼焊條，交直兩用，具有優良的抗裂性。用于ASTM307鋼及其他異種鋼焊接，也用于耐沖擊、腐蝕鋼和過渡層的堆焊，如高錳鋼、猝硬鋼。

A201

E316-17

E316-17

鈦型Cr18Ni12Mo2不銹鋼焊條，施焊時藥皮不發紅、不開裂，由于焊縫金屬添加鉬，具有良好的耐蝕、耐熱及抗裂性，特別對抗氯離子點蝕有好處，可交直流兩用，工藝性優異，適宜薄板的平焊和角焊。用于有機酸和無機酸介質中工作的0Cr18Ni12Mo2不銹鋼，也用于焊后不能熱處理的高鉻鋼或異種鋼焊接。

A202

E316-16

E316-16

鈦鈣型Cr18Ni12Mo2不銹鋼焊條，由于焊縫金屬添加鉬，具有良好的耐蝕、耐熱及抗裂性，特別對抗氯離子點蝕有好處，可交直流兩用，工藝性優異。用于有機酸和無機酸介質中工作的0Cr18Ni12Mo2不銹鋼。

A202NE

E316-16

E316-16

鈦鈣型耐發紅核電用不銹鋼焊條，具有良好的耐蝕、耐熱及抗裂性，特別對抗氯離子點蝕有好處，可交直流兩用，工藝性優異。焊接核安全二級鉻鎳奧氏體不銹鋼管道和容器，用于在有機酸和無機酸介質中工作的0Cr18Ni12Mo2不銹鋼或異種鋼。

A207

E316-15

E316-15

低氫型Cr18Ni12Mo2不銹鋼焊條，由于焊縫金屬添加鉬，具有良好的耐蝕、耐熱及抗裂性，特別對抗氯離子點蝕有好處，采用可直流反接，能進行全位置焊。用于焊接0Cr18Ni12Mo2不銹鋼，也用于焊后不能熱處理的高鉻鋼（如Cr13、Cr17等）或異種鋼焊接。

A212

E318-16

E318-16

鈦鈣型含鈮Cr18Ni12MoNb不銹鋼焊條，熔敷金屬比A202、A208具有更好的抗晶間腐蝕性，交直兩用，工藝性能優異。用于重要的0Cr18Ni12Mo2、0Cr17Ni14Mo2等不銹鋼，如尿素合成塔、維尼綸設備等接觸強腐蝕介質的部件。

A222

E317MoCu-16

（－）

鈦鈣型Cr19Ni13Mo2Cu不銹鋼焊條，由于熔敷金屬中含銅，在酸性介質中具有比其他不銹鋼焊條更好的耐蝕性、交直流兩用，工藝性能優異。用于相同類型的含銅不銹鋼設備。

A232

E318V-16

（－）

鈦鈣型Cr18Ni12Mo2V不銹鋼焊條，交直流兩用。可焊接一般耐熱及要求耐蝕的Cr19Ni10及0Cr18Ni12Mo2不銹鋼。

A237

E318V-15

（－）

低氫型Cr18Ni12Mo2V不銹鋼焊條，熔敷金屬含有釩，具有良好的耐熱及抗裂性，采用直流反接，可全位置焊。用于焊接一般耐熱及要求耐蝕的Cr19Ni10及0Cr18Ni12Mo2不銹鋼結構的多層焊。

A242

E317-16

E317-16

鈦鈣型含鈮Cr19Ni13Mo3不銹鋼焊條，熔敷金屬比A202具有更高的含鉬量，對非氧化性酸，如硫酸、亞硫酸、磷酸及有機酸具有較好的耐蝕性，抗點狀腐蝕性好，交直流兩用，工藝性能優異。用于相同類型的不銹鋼以及復合鋼、異種鋼的焊接。

A301

E309-17

E309-17

鈦型藥皮的不銹鋼焊條，熔敷金屬具有良好的抗裂和抗氧化性，可交直流兩用，工藝性能好。用于焊接同類型不銹鋼、不銹鋼襯里、異種鋼以及高鉻鋼、高錳鋼等。

A302

E309-16

E309-16

鈦型藥皮的Cr23Ni13不銹鋼焊條，熔敷金屬具有良好的抗裂和抗氧化性，可交直流兩用，工藝性能優異。用于焊接同類型不銹鋼、不銹鋼襯里、異種鋼【Cr19 Ni9-低碳鋼】以及高鉻鋼、高錳鋼等。

A307

E309-15

E309-15

低氫型Cr23Ni13不銹鋼焊條，熔敷金屬具有良好的抗裂和抗氧化性，采用直流反接，可全位置焊接。用于焊接同類型不銹鋼、異種鋼以及高鉻鋼、高錳鋼等。

A312

E309Mo-16 E309Mo-16

鈦鈣型Cr23Ni13Mo2不銹鋼焊條，焊縫金屬中含有鉬，比A302具有更高的耐蝕性、抗氧化性及抗裂性，交直流兩用，焊接工藝性好。用于焊接耐硫酸介質腐蝕的同類型不銹鋼容器，也用于不銹鋼襯里以及復合鋼、異種鋼的焊接。

A312SL

E309Mo-16 E309Mo-16

鈦鈣型不銹鋼型的滲鋁焊條焊條，熔敷金屬與母材過濾平整，能有效的保護滲鋁層，交直流兩用，全位置焊，熔敷金屬具有與滲鋁鋼相匹配的耐蝕及抗高溫氧化性。用于焊接Q235、20g和Cr5 Mo等表面滲鋁鋼部件，也焊接異種鋼

A317

E309Mo-15 E309Mo-15

低氫型不銹鋼焊條，熔敷金屬中含有鉬，比A302具有更高的耐蝕性、抗氧化性及抗裂性。用于焊接焊接耐硫酸介質腐蝕的同類型不銹鋼容器、復合板、異種鋼等。

A402

E310-16

E310-16

鈦鈣型Cr26Ni21奧氏體不銹鋼焊條，熔敷金屬在900-1100℃高溫條件具有優良的抗氧化性，交直流兩用。焊接工藝性好。用于在高溫條件工作的同類型耐熱不銹鋼，也用于淬硬性大的鉻鋼【如Cr5Mo、Cr9Mo、Cr13、Cr28等】以及異種鋼焊接。

A407

E310-15

E310-15

低氫型Cr26Ni21奧氏體不銹鋼焊條，熔敷金屬在900-1100℃高溫條件具有優良的抗氧化性，采用直流反接。可全位置焊，由于焊縫為純奧氏體，抗熱烈性不及雙相組織的好。用于焊接同類型的耐熱不銹鋼、不銹鋼襯里以及異種鋼焊接，也用于淬硬性大的Cr5Mo、Cr9Mo、Cr13、Cr28等。

A412

E310Mo-16

E310Mo-16

鈦鈣型Cr26Ni21奧氏體不銹鋼焊條，熔敷金屬添加了鉬， 耐蝕，耐熱及抗裂性比A402、A407有所改善，可交直流兩用，焊接工藝性好。用于在高溫條件工作的耐熱不銹鋼、不銹鋼襯里以及異種剛等，焊接淬硬性大的碳鋼、低合金鋼時焊縫韌性好。

A422

－

（－）

鈦鈣型Cr25Ni18Mn8不銹鋼焊條，焊縫加入了較多錳，提高了焊縫的抗裂性，交直流兩用。用于焊接加熱爐卷軌機上的Cr25Ni20Si2奧氏體耐熱鋼卷筒，也用于焊接異種鋼等

A427

－

（－）

低氫型Cr25Ni15Mn8不銹鋼焊條，采用直流施焊，具有良好的塑性和抗熱裂性。用于Cr25Ni20 Si2不銹鋼焊接，如加熱爐卷軌機卷銅筒、異種鋼等

A432

E310H-16 E310H-16

鈦鈣型3Cr26Ni21耐熱鋼焊條，熔敷金屬具有較高的蠕變強度，接頭力學性能好，熱烈敏感性低，交直流兩用，焊接性好。專用于焊接HK 40耐熱鋼。

A462

－

（－）

鈦鈣型鉻鎳奧氏體高溫爐管不銹鋼焊條，交直流兩用，全位置焊，相當于日本HM-40耐熱不銹鋼焊條，熔敷金屬在800-1200℃高溫條件下具有耐蝕、耐高溫性。用于高溫條件下的爐管（如HK-40\HP-40\RC-1\RS-1\IN-81）等焊接。

A502

E16-25MoN-16（－）

鈦鈣型Cr16Ni25 Mo6純奧氏體不銹鋼焊條，交直流兩用。用于淬火狀態下的低合金鋼、中合金鋼、異種鋼和剛性較大的結構以及相應的熱強鋼，如淬火狀態下的30Cr Mn Si、不銹鋼、碳鋼和鉻鋼等。

A507

E16-25MoN-15（－）

低氫型Cr16Ni25 Mo6純奧氏體不銹鋼焊條，采用直流反接，可全位置焊。用于淬火狀態下的低合金鋼、中合金鋼、異種鋼和剛性較大的結構以及相應的熱強鋼，如淬火狀態下的30CrMnSi、不銹鋼和鉻鋼等

A512

E16-8-2-16

（－）

鈦鈣型藥皮的不銹鋼焊條，熔敷金屬鐵素體含量一般在5FN以下焊縫具有較高的高溫韌性，即使在較大拘束條件下仍具有較強抗裂能力，交直流兩用，焊接工藝性好。用于高溫高壓不銹鋼管道的焊接。

A607

E330MoMnWnb-15（－）

低氫型Cr16Ni35純奧氏體不銹鋼焊條，焊條藥皮中加入多種合金元素，具有良好的高溫韌性，采用直流反接，可全位置焊。焊接工藝性好。用于焊接在850-900℃高溫條件下工作的不銹鋼及制氫轉化爐集合管和膨脹管(如Cr20Ni32、Cr20Ni32等)

A707

－

（－）

低氫型Cr17Mn13Mo不銹鋼焊條，采用直流反接，可全位置焊。

用途：用于乙酸、維尼綸、尿素等生產設備（Cr17 Mn13MoN）。

A717

－

（－）

低氫型2Cr15Mn13MoN低磁性不銹鋼焊條，電弧穩定，脫渣性好，成形美觀，焊縫導磁率穩定。用于2Cr15Mn13MoN低磁性不銹鋼電物理裝置構件或1Cr18Ni9Ti異種鋼焊接。

A802

－

（－）

鈦鈣型Cr18Ni18Mo4Cu2不銹鋼焊條，交直流兩用，焊縫中含有鉬和銅，在硫酸介質中具有較高的抗蝕性。用于焊接硫酸濃度50%、一定工作溫度及大氣壓力的制造合成橡膠的管道和Cr18Ni18MoCu2Ti等。

A902

E320-16

E320-16

鈦鈣型不銹鋼焊條，交直流兩用，具有優異的耐蝕性和較強的抗高溫氧化能力，在石油、化工和制氫設備等制造中廣泛應用，還可用作異種鋼焊接材料。

用于焊接硫酸、硝酸、磷酸和氧化性酸腐介質中Crar-Penter20Cb鎳合金的焊接等
