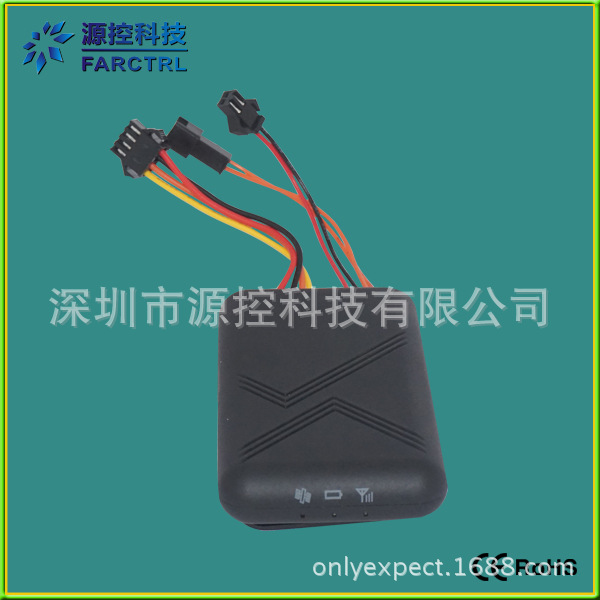

產品設計特點
★ 采用工業級GSM模塊

★ 工業級GPS模塊設計

★ 工業級ARM單片優化設計

★ 高可靠性供電保護電路，確保設備不被正負高脈沖電壓沖擊壞，沖擊電壓175V

★ 三重復位保護電路，確保設備永不死機

★ GPS、北斗雙優化設計，選擇不同的配件即可靈活實現GPS定位，或者GPS北斗雙模定位

★ 強大的研發團隊，支持客戶的個性化需求設計

★ 嚴格的產品采購生產機制，確保產品品質和一致性

體積小巧、功能強大、穩定性能好，價格適中、可靠性高，特別適合家用轎車、公司車輛、政府單位車輛、租賃車輛、摩托車等。具有安裝方便，使用操作簡單、隱蔽性好、實用性強。是我司結合多年對車載電子系統和GPS產品的研發經驗所開發出的目前市場最小的一款GPS車載定位監控設備。

GPS車輛定位監控系統作用
1﹑有力地保護企業單位﹑個人的車輛和人身安全。
2、預防和打擊對車輛進行違法、犯罪，提高破案率。
3、能減少車輛盜搶事件、尋回被盜車輛，降低保險賠付。
4、隨時隨地對車輛進行調度和監控管理。
5、方便私家車主及單位用戶，短信或者網上定位查詢監控車輛。

功能說明
1、 短信設置監控手機號碼
2、 短信密碼保護（可以修改）
3、 授權電話號碼的設置（系統可設置3個授權電話號碼）
4、 電話監聽
5、 車主手機定位
6、 設置自動上傳信息
7、 自動上傳信息間隔設置
8、 ACC狀態檢測

9、 一路A/D轉換，電壓范圍0 ~ 24V（可作油量檢測用，需要平臺支持）

10、 斷油斷電(/恢復油路電路)

11、緊急按鈕報警
12、超速報警
13、電瓶拆除報警
14、GPS故障報警
15、GPS天線開路短路報警
16、電子圍欄越界報警（禁止駛入、禁止駛出）
17、外接攝像頭拍照
18、外接LED廣告屏
19、外接溫度傳感器
20、支持遠程升級（方便客戶更改各種平臺協議，以及軟件功能修改）
21、支持盲區補報

產品配件

GPS 主機

1臺

GSM天線

1條

GPS天線

1條

4PIN電源線

1組

繼電器

1套（配件）

緊急報警監聽線

1條（配件）

高溫鋰電池

1個（配件）

多功能線

1條（配件）

雙面膠貼

一對

面板螺絲

1套

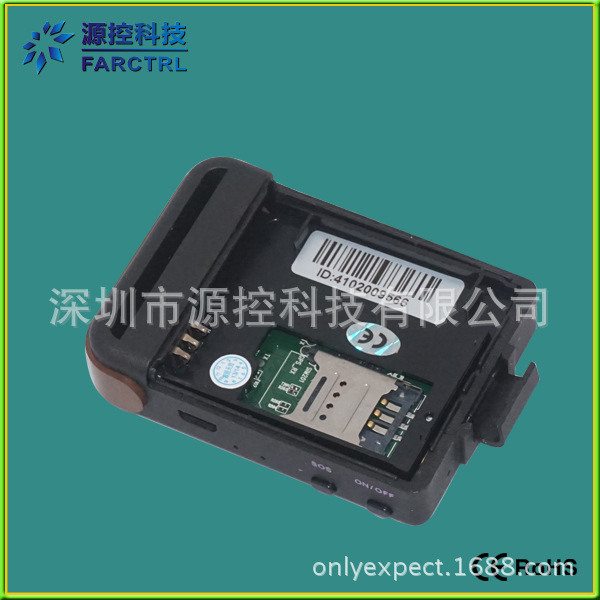

SIM卡托盤

1個

保修卡

1張

整機主要技術參數
工作電壓： 9～32V/DC （可以直接接12V或者24V車輛）
電源抗反接特性： ≥80V
功 耗： 40mA@12V
后備電源待機時間長：4 ~ 8小時

終端尺寸： 80 X 57 X 25（厚）mm
重 量： 0.26kg

工作溫度： -20℃～+70℃
工作濕度： 5%-95%
存儲溫度： -40℃～+85℃

GSM頻段（四頻）： 850MHz/900MHz/1800 MHz/1900 MHz

GPS性能指標：
接收板結構： 車載機模組 24通道
定位精度： < 10米（95％）；
冷啟動時間： < 48秒（平均）
溫啟動時間： < 38秒（平均）
熱啟動時間： < 8 秒（平均）
天 線： 高性能GPS天線

安裝簡圖

一、 故障分析

1. 指示燈狀態

正面有紅綠兩個指示燈，指示信息如下：

綠燈：3秒鐘閃一下表示GPS定位成功，設備次定位時間在2分鐘左右；

綠燈一直沒有亮過表示沒有定位，請檢查GPS天線是否連接正常；GPS天線放置位置是否正確（如果放在金屬下面，將不能收到衛星信號；車子行駛在山洞、橋梁下、房屋下均不能收到GPS信號）；再就換個GPS天線確認是否天線損壞。

紅燈：1秒鐘長閃一下，表示沒有裝SIM卡或者沒有注冊網絡

3秒鐘很快閃一下，表示注冊成功

3秒鐘很快的閃兩下，表示撥上GPRS

紅燈一直不亮，說明GSM模塊休眠，沒有工作

2. 常見問題分析：

序號

問題描述

分析及處理方式

備注

1

設備不能上線

先確認SIM是否欠費，確認需注意

1. 部分流量卡，不能發短信，只要發了一條短信，即使里面有錢也提示欠費

2. 不能通過打電話來確認，因為實現單向收費后，即使欠費也能撥打電話，除非停機

3. 最快途徑是撥打10086咨詢了，前提是有服務密碼。

2

設備不能上線，SIM有費用

確認設備id、ip地址和平臺是否一致，可以發短信查詢

3

指示燈不亮，不上線

檢查設備電源線是否接正確；如果設備以前是上線的，通過平臺查看設備是否有掉主電報警

4

設備不能定位（可以上線）

確認車子是否停在地下停車場、隧道、橋洞、庫房、以及車輛上面有遮擋物；
