產品特征

本款0.5W立體聲調頻發射機是本廠經典的機型，機身小巧精致，并具備8大特點

1. 高保真高穩定：主板采用日本ROHM公司新一代集成專用數控調頻鎖相環立體聲無線發射芯片BH1415，內建PLL頻率鎖相環、 音頻預加重、限幅和低通濾波電路，可達到高保真、高穩定的信號發射；

2. 立體音質清晰：控制板由AT89C2051和AT24C02組成；后級經2個2SC3355和1個2SC2053共三級功率放大，保證立體音質的輸出效果；

3. 屏蔽性好：結構設計緊密，不因外界信號感應而產生頻率飄移；

4. 散熱優良： 機殼使用優質鋁合金材料，輕便且散熱效果優良，可保證設備連續工作的穩定性；

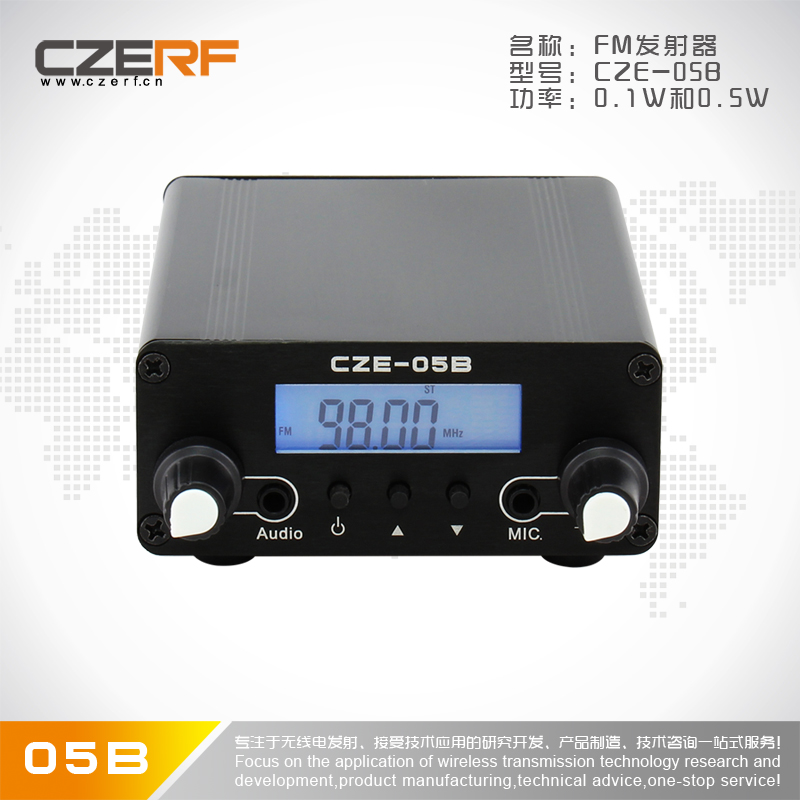

5. 使用方便：面板采用LCD,顯示傳輸頻率，依照各接口的標識連接其它硬件，調節方便、直觀。

6. 切換功率：100mW與500mW功率可任意切換使用

7. 切換頻率：可以76M~110M范圍內任意設置，如86M~90M、95M~108M、87M~108M

8. 本款帶有話筒及音量調節功能。

l 產品技術參數

序號

項目

技術參數

1

工作電壓

11~13V DC（額定電壓12V）

2

工作電流

﹤0.5A

3

頻率范圍

76~108Mhz

4

頻率穩定度

±10PPM

5

頻率步進

100KHZ

6

環境工作溫度

-10℃~45℃

7

輸出阻抗

50Ω

8

射頻輸出功率范圍

0.5W (低檔功率0.1W)

9

諧波、雜波輻射

≤－60dB

10

音頻失真

0.30%

11

頻率響應

50HZ~15000HZ

預加重延時

50us

12

分離度

≧35 dB

13

輸入電平

≤15 dB

14

調制頻偏

±75KHZ

15

信噪比

≧60 dB
