H.264高清網絡攝像機模組規格書

模塊介紹 模塊基于海思3618標準H.264 壓縮格式，為高清網絡攝像機專門設計，便于各種外殼安裝，集成切換濾光片、傳感器、編碼、傳輸。免費提供統一客戶端，實現錄像/預覽/回放，支持廣域網P2P穿透。為專業客戶可提供配套嵌入式NVR系統，為集中監控要求的客戶提供了穩定的網絡存儲及解碼，開放式SDK，為種行業客戶自主開發。支持多種組網方式：

產品特點＞ 傳統模擬攝像機升級為網絡高清攝像機＞ 一體化集成設計，結構緊湊，可靠性高＞ 安裝簡捷，提高生產效率

開發支特1. 提供模塊接口定義，引導安裝2. 提供 PC 端平臺 SDK 開發包，提供 web 瀏覽 OCX 插件及接口控制命令3. 提供遠程客戶端、中心管理平臺軟件，支持 Win2000/XP/Vista 操作系統

特色功能＞ 支持 2M Pixels CMOS Sensor＞ 實時 H.264 雙碼流編碼＞ POE 供電接口，符合 IEEE802.3af 標準＞ 功耗低，無需加散熱片

硬件處理＞ 系統集成智能看門狗檢測電路，自動檢測主機工作狀態，杜絕死機狀態＞ 內部時鐘（RTC），掉電后時間仍然運行，減少用戶重復設置＞ 采用 H.264 視頻壓縮方式，智能化檢測圖像，自動調整錄像碼流，壓縮比高，圖像質量好＞ 采用 G.711 音頻壓縮方式，實時*與視頻同步

軟件處理＞ 實現 H.264 三碼流監看與錄像互不影響＞ 可根據網絡帶寬設置碼流與圖像質量，支持 1080P(1920X1080)＞ 客戶端軟件實現手動錄像，報警錄像，移動偵測錄像＞ 支持 OSD 或時間疊加可在任意區域設置＞ 支持 Onvif 協議

傳感器類型

1/4 CMOS傳感器

信號系統

PAL/NTSC

照度

彩色0.6Lux @(F1.2,AGC ON),0 LUX with IR黑白0.08Lux @ (F1.2,AGC ON),0 LUX with IR

快門

1/50(1/60)秒至 1/100,000 秒

日夜轉換模式

IR-CUT雙濾光片

鏡頭

(8mm,12mm可選)

鏡頭接口類型

CS

壓縮標準

視頻壓縮標準

H.264 High Profile, JPEG抓圖

壓縮輸出碼率

100 Kbps~8Mbps

圖像

像素

1280*720

幀率

50Hz:25fps (1280*720)

圖像設置

飽和度,亮度,對比度通過客戶端或者 IE 瀏覽器可調

網絡功能

存儲功能

支持內置Micro SD 存儲(選配)、網絡存儲

智能報警

移動偵測,視頻丟失,網線斷,IP 地址沖突,存儲器滿,存儲器錯

智能分析

擁有拌線(單向、雙向警戒線)、周界（入侵、離開警戒區）等核心智能分析功能

支持協議

TCP/IP,HTTP,DHCP,DNS,DDNS,PPPOE,SMTP,NTP(HTTPS, RTP/RTSP, SIP ,802.1x,IPv6可選)

通用功能

防閃爍,雙碼流,密碼保護

接口

通訊接口

1個 RJ45 10M/100M 自適應以太網口

視頻輸出

1Vp-p Composite Output(75Ω/BNC)

規格

工作溫度和濕度

-10℃~60℃，濕度小于 90%(無凝結)

電源供應

DC12V±10%

功耗

8.5W MAX;

紅外照射距離

15米;

防護等級

IP66

產品配套

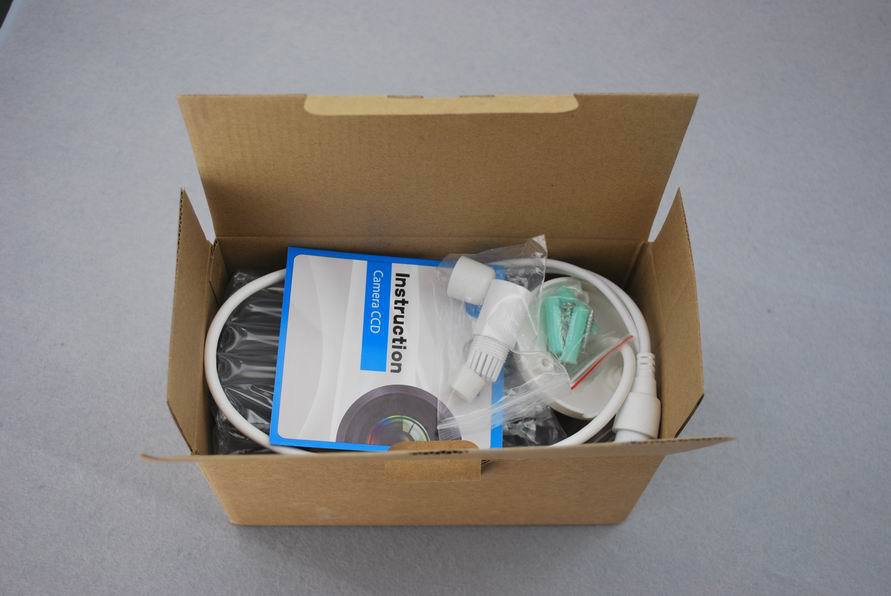

標準包裝紙盒一個、攝像機一臺、使用說明書一本、合格證一張

品牌包裝盒子
