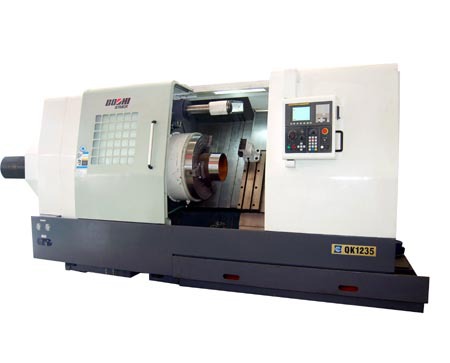

QK1235數控管螺紋車床

概述：

采用了大跨距主軸箱結構，改進了主軸箱的主軸軸承布置，增加了箱體的剛性；加大了主導軌的規格，其整機的強度、動靜態剛性好、主要部件的機械結構布局合理，是一款高剛性、高精度及良好的精度保持性的全功能數控管螺紋車床，其生產效率高、操作宜人性好，造型美觀、防三漏效果理想。本機床配以 FANUC 數控系統，是一種專門用于石油套管螺紋加工的專用數控車床，加工外螺紋外徑尺寸范圍為φ 110 —φ 340mm ，加工錐螺紋的扣型包括圓形扣、偏梯形扣和其它特殊扣形。

技術規格：

項 目

單位

規格

加

工

范

圍

床身上回轉直徑

mm

φ880

床鞍上回轉直徑

mm

φ540

加工長度

mm

750

管子直徑

mm

φ110-φ340

主

軸

卡盤直徑

mm

φ730

主軸中心高

mm

1290

主軸通孔直徑

mm

φ355

主軸軸承直徑 (前/后)

mm

φ420/φ400

主軸轉速

r/min

5--320

主電機功率(選配)

kw

45

床

鞍

傾斜角度

DEG

60°

移動距離 X/Z

mm

380/800

快速移動速度 X/Z

m/min

8/12

伺服電機扭矩 X/Z

Nm

20/20

滾珠絲杠直徑 X/Z

mm

φ50/φ63

刀

架

刀位數

2

刀具尺寸 (車削/鏜孔)

mm

32×32/φ80

其

它

電源

kVA

60

體積(長X寬X高)

mm

4660x2520x2430

總重量

kg

14000
