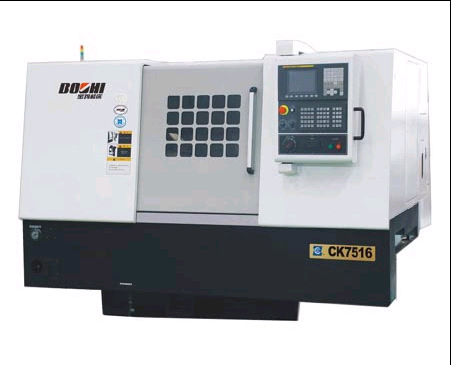

大量出售 數碼車床 車床 CK7516系列數控車床

概述：

CK7516系列數控車床，其整機的強度、動靜態剛度、主要部件的機械結構、防護冷卻、安全性等設計先進。該系列機床采用高強度鑄鐵鑄造、床身底座整體式結構、傾斜導軌，高精密通孔式主軸結構、抗振性設計以及廣域型交流主軸電機，主軸軸承及進給絲杠軸承等關鍵部件均采用世界產品，配備多工位轉塔刀架，可連續分度，就近換刀，轉位精度高，分度速度快。機床選配日本FANUC 0i-TD、FANUC 0i Mate-TD、德國西門子810D、802D、大森3i等數控系統，也可選配國內外其它系統，機床液壓件、潤滑單元、卡盤均選用國內外優質產品。

機床外觀設計新穎，面板操作方便，全封閉防護，防三漏效果尤其明顯。綜合其大功率、高精度、高性能等特點，該系列機床無疑是同類機型中實力的產品。

技術規格：

項 目

單位

CK7516

CK7516A

CK7516C

加工

范圍

床身上回轉直徑

mm

φ400

φ400

φ400

床鞍上回轉直徑

mm

φ260

φ260

φ180

車削直徑

mm

φ285

φ285

φ285

車削長度

mm

400

400

400

棒料直徑

mm

φ42

標配：中實卡盤

φ42

主軸

主軸頭型式

A2-5

A2-5

A2-5

主軸通孔直徑

mm

φ57

φ57

φ57

卡盤直徑

mm

φ165

φ165

φ165

主軸轉速

r/min

55-5500

80-3500

（變頻調速）

55-5500

主軸電機功率(連續/30分鐘)

kW

11/15（α）

7.5

11/15(（α）

尾座

套筒直徑

mm

φ70

φ70

φ70

套筒行程

mm

80

80

80

錐度（標準/活主軸結構）

莫氏No.4/2

莫氏No.4/2

莫氏No.4/2

進給

移動范圍X/Z

mm

165/410

165/410

165/410

快速移動速度X/Z

m/min

12/16

12/16

30/30

FANUC伺服電機轉矩X/Z

N?m

8/12

11/20

8/12

刀架

刀位數

12/8

12/8

12/8

刀具裝夾尺寸 車削/鏜削

mm

20×20/φ32

20×20/φ32

20×20/φ32

其它

床身傾斜角度

45°

45°

45°

電源容量

kVA

35

35

35

機床尺寸(長×寬×高)

mm

2540×1670×1710

2540×1670×1710

2370×1670×1710

機床重量

kg

3000

3000

3000
